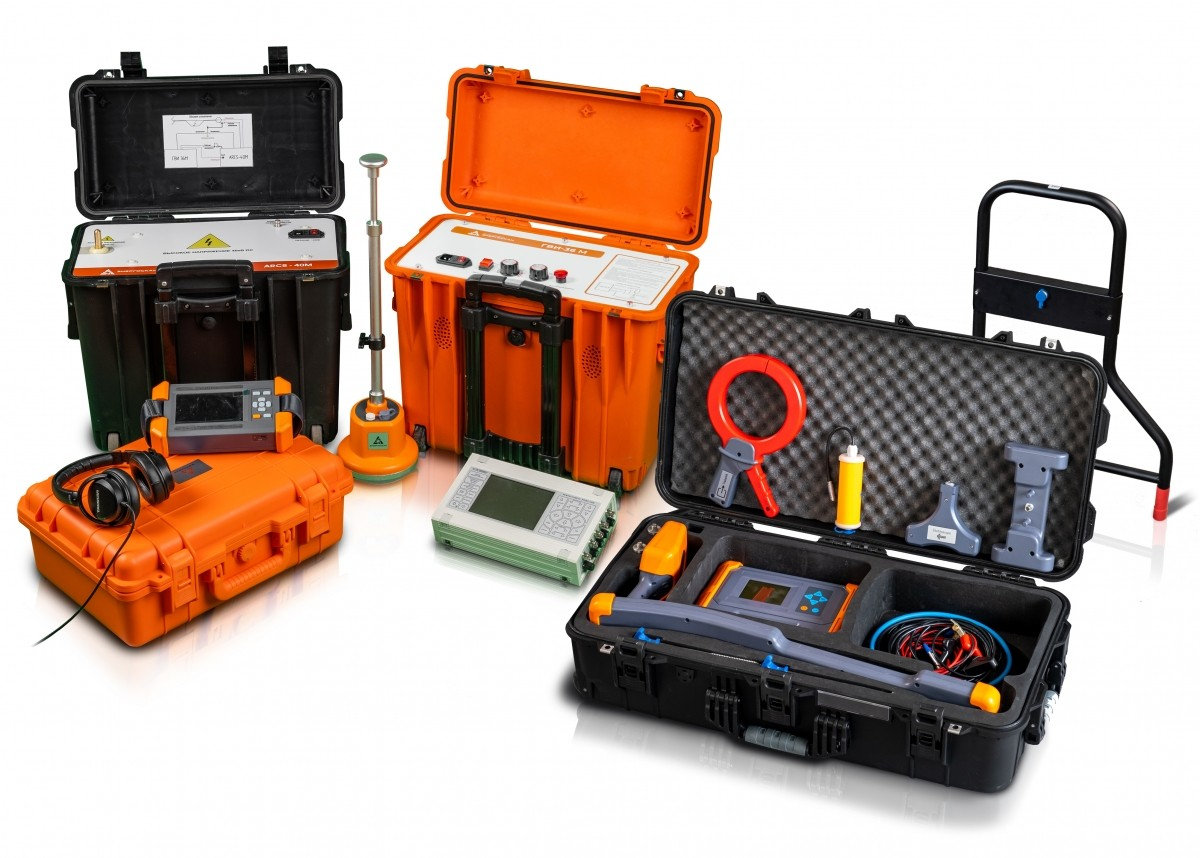

CableScan mini+ CST15 Комплект для определения мест повреждений и трассировки кабеля

Описание

Портативный комплект приборов CableScan mini + СST-15 предназначен как для предварительного определения места повреждения (ОМП) кабелей беспрожиговыми методами (TDR, ARC, ICM, Decay), так и точного ОМП акустическим (акустико-электромагнитным) и индукционным методами. С помощью трассопоискового комплекта СST-15, входящего в состав CableScan Mini + , можно определить трассу и грубину пролегания кабелей, труб и прочих подземных инженерных коммуникаций. Индукционным методом определяет места повреждений самой изоляции и изоляционных оболочек кабелей и трубопроводов. Позволяет выбрать необходимый кабель из пучка.

С помощью данного комплекта можно производить ОМП силовых кабельных линий с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).

Комплект приборов CableScan mini + компактен и весит не более 60 кг. Для его транспортировки не требуется специальный транспорт, он помещается даже в багажник легкового автомобиля.

Преимущества

1. Портативность – комплект может транспортировать один специалист.
2. Компактность - весь комплект можно перевезти в легковом автомобиле, снегоболотоходе, или снегоходе.
3. Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: тоннели, удаленные месторождения, РУ в больших зданиях и т.д.
4. Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий.
5. Универсальность - каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно.

Возможности комплекта Cablescan mini значительно расширяются за счёт включения в его состав трассопоискового комплекта CST-15:

• Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
• Испытание изоляции кабеля напряжением до 36 кВ.
• Испытание оболочки кабеля напряжением до 10 кВ.
• Предварительная локализация места повреждений следующими методами:
  - импульсной рефлектометрии (TDR),
  - импульсно-дуговым (ARC),
  - колебательного разряда по току (ICM) (опционально),
  - колебательного разряда по напряжению (DECAY) (опционально).
• Точное определение места повреждения кабельной линии
  - акустическим методом,
  - акустико-электромагнитным,
  - индукционным,
  - потенциальным.
• Определение трассы кабельной линии.
• Определение глубины залегания кабельной линии.
• Выбор кабеля из пучка.

Технические характеристики

Комплектация

Основная комплектация

• ГВИ-36М – портативный генератор высоковольтных импульсов
• ИДД-40М – присоединительное устройство для импульсно-дугового метода
• Рефлектометр
• CSL-10 – поисковый комплект в кейсе
• CST-15 – трассопоисковый комплект в кейсе
• Комплект кабелей
• Комплект документации

Документы

cablescan-mini-1.pdf 125.3 кб

cst-15_-1.pdf 305.4 кб
