Описание

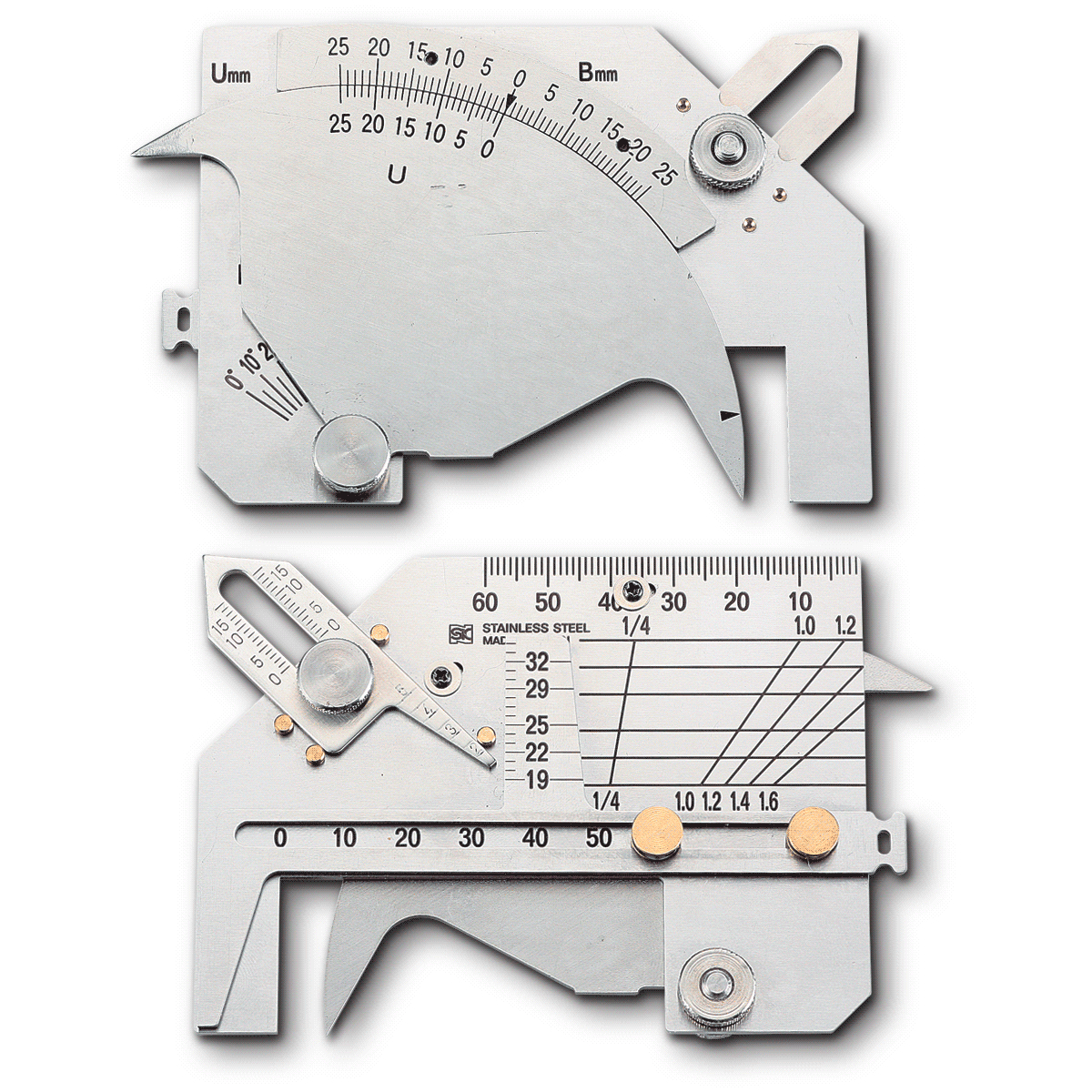

Измерительный шаблон сварщика Bridge Cam MG-8
(Альтернативные названия: универсальный шаблон сварщика УШС МГ-8, Bridge Cam)
Назначение
Измерительный шаблон сварщика Bridge Cam MG-8 предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва и дефектов. Особенностью данного шаблона является возможность измерения параметров как стыковых, так и угловых сварных швов в миллиметрах и дюймах.
| Параметр | Измерение по шкале* | Диапазон измерения | Цена деления шкалы | Погрешность измерения | |
| Подготовка к сварке | толщина деталей (s), мм | Е | 0–60,0 | 1,0 | ±0,15 |
| притупление кромки (c), мм | |||||
| угол скоса кромки (β), град. | А | 0–60 | 5,0 | ±2,50 | |
| глубина скоса кромки (h₁), мм | Б | 0–4,0 | 1,0 | ±0,25 | |
| смещение кромок (h₂), мм, относительно верхней детали | |||||
| (h₂) относительно нижней детали | 0–25,0 | ||||
| Стыковой шов | выпуклость стыкового шва (g₁) и его корня (g₂), мм | ||||
| вогнутость стыкового шва (g₃) и его корня (g₄), мм | 0–4,0 | ||||
| Угловой шов | фактическая толщина углового шва (a), мм | Г | 0–20,0 | 1,0 | ±0,25 |
| катет углового шва (k), мм | Б | 0–25,0 | 1,0 | ±0,25 | |
| Дефекты | длина дефекта (l), мм | Е | 0–60,0 | 1,0 | ±0,15 |
| глубина дефекта, чешуйчатости, западания между валиками (h₃), мм | Б | 4,0–0–25,0 | 1,0 | ±0,25 | |
