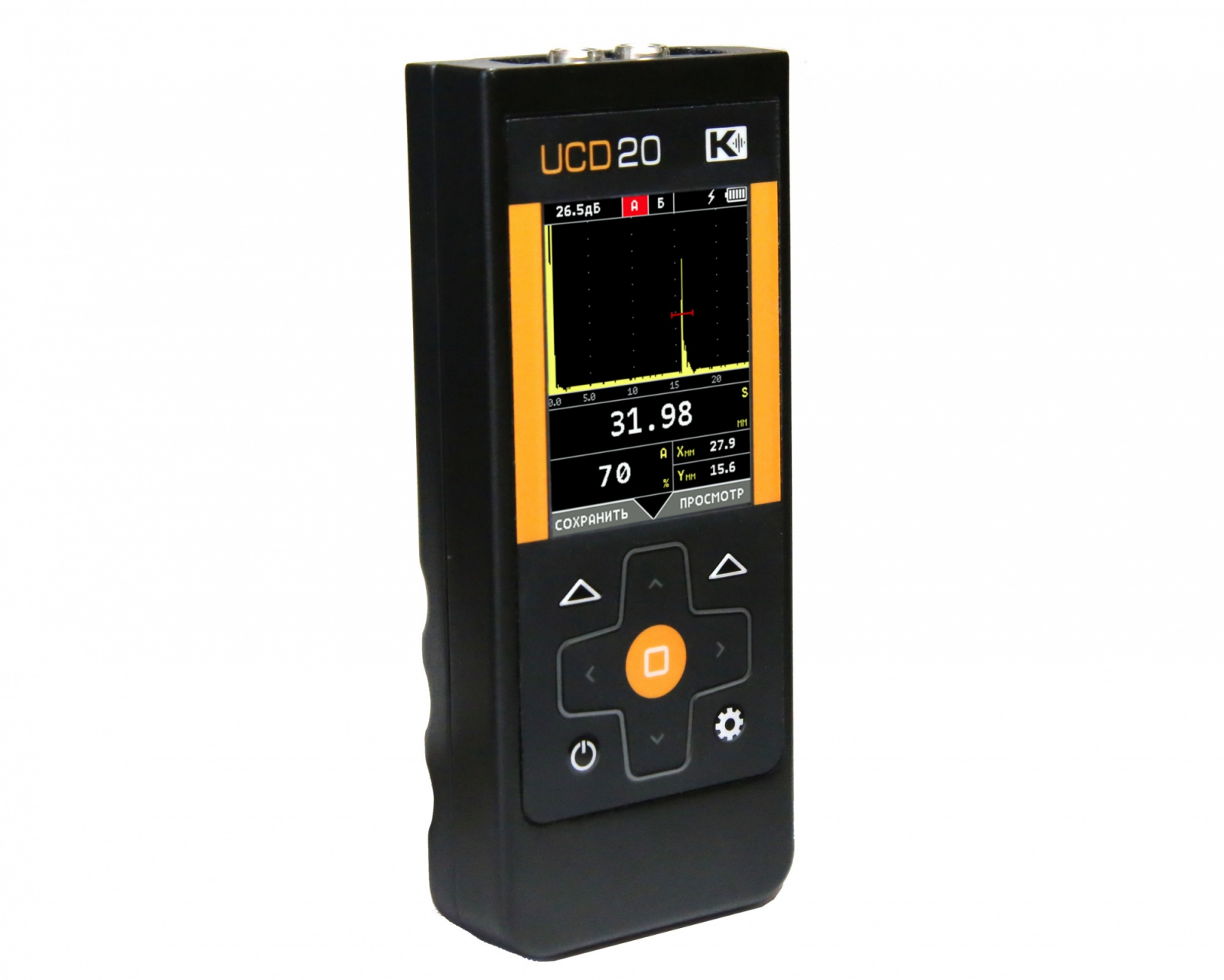

Ультразвуковой дефектоскоп УСД-20

Описание

Новый, сверх портативный ультразвуковой дефектоскоп УСД-20 с массой менее 250 гр. представляет собой простой в настройке и эксплуатации инструмент для контроля в труднодоступных местах и в прочих условиях, когда габариты и вес инструмента являются критичными. Несмотря на малые размеры, обладает хорошим быстродействием, современным морозостойким TFT экраном с тремя цветовыми схемами (в том числе для работы при ярком солнечном свете) и всеми основными функциями современного дефектоскопа.

 - высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240;
- новый Li-Pol мощный аккумулятор со временем автономной работы до 20 часов;
- удобный чехол для работы в полевых условиях со специальным креплением на руке;
- база данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой;
- встроенный USB-C интерфейс;
- две независимые зоны контроля;
- встроенная коррекция V-образности для оригинальных толщиномерных датчиков;
- функция ВРЧ;
- большая память настроек и результатов контроля.

В специальной версии доступен также режим полнофункционального толщиномера со всеми функциями профессионального толщиномера с А-сканом   УДТ-20.

Серия дефектоскопов УСД включает различные модификации дефектоскопов с разными возможностями и диапазоном частот.
Серия внесена в реестр средств измерений Российской Федерации

Технические характеристики

Развертка

мин.: 0 - 1,8 мкс (0-5 мм)
макс.: 0 - 267 мкс (0-800 мм, сталь)

Диапазон скоростей

1000 - 20 000 м/с

Задержка

от 0 до 347 мкс

Максимальная длина контролируемого материала (сталь)


до 800 мм (эхо-режим), 1600 мм (теневой режим)


Задержка в призме

0 - 100 мкс с точностью 0,01 мкс


Зондирующий импульс

радиоимпульс, амплитудой 200 В,
с регулируемым от 0,5 до 2 числом периодов,
с шагом 0,5 (половина периода частоты)


Частота повторений ЗИ

400 Гц

Усилитель

широкополосный 0.5-20 МГц (-6 дБ)


Согласование с ПЭП сторонних производителей

нет

Диапазон регулировки усиления

92 дБ, с шагом 0.5 дБ

Временная Регулировка Чувствительности (ВРЧ)

линейная с диапазоном до 20 дБ


Кривая Амплитуда-Расстояние (АРК)

нет

Детектирование

полное, радиосигнал (во всем диапазоне развертки)

Отображение сигналов на экране (визуализация)

А-скан

Дополнительная клавиша +dB

нет


Автоматическая калибровка задержки в призме

нет

Автоматическая калибровка диапазона контроля при заданной толщине шва


нет


Автоматическая калибровка скорости УЗК

нет


Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Режимы работы АСД

дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон


Функция АРД

нет


Цифровая фильтрация сигнала

нет


Аналоговая фильтрация сигнала

нет


Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу "через 0"


Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне

Сравнение с сохраненным эталонным сигналом

нет


Поддержка стандарта контроля сварных швов AWS D1.1

нет


Обработка изображения на экране после «заморозки» экрана

Статичная картинка


Дисплей

Цветной высококонтрастный, TFT 320 х 240 точек,
(44 х 58 мм). Специальная функция для работы на ярком солнечном свете

Смена цветовых схем экрана под особенности зрения и условий освещенности

есть


Смена ориентации экрана

во всех 4х положениях


Язык меню


русский, английский


Память

900 настроек с А-сигналом и названием,  900 настроек типовых преобразователей;
1000 протоколов контроля с А-сканом

Интерфейс

USB

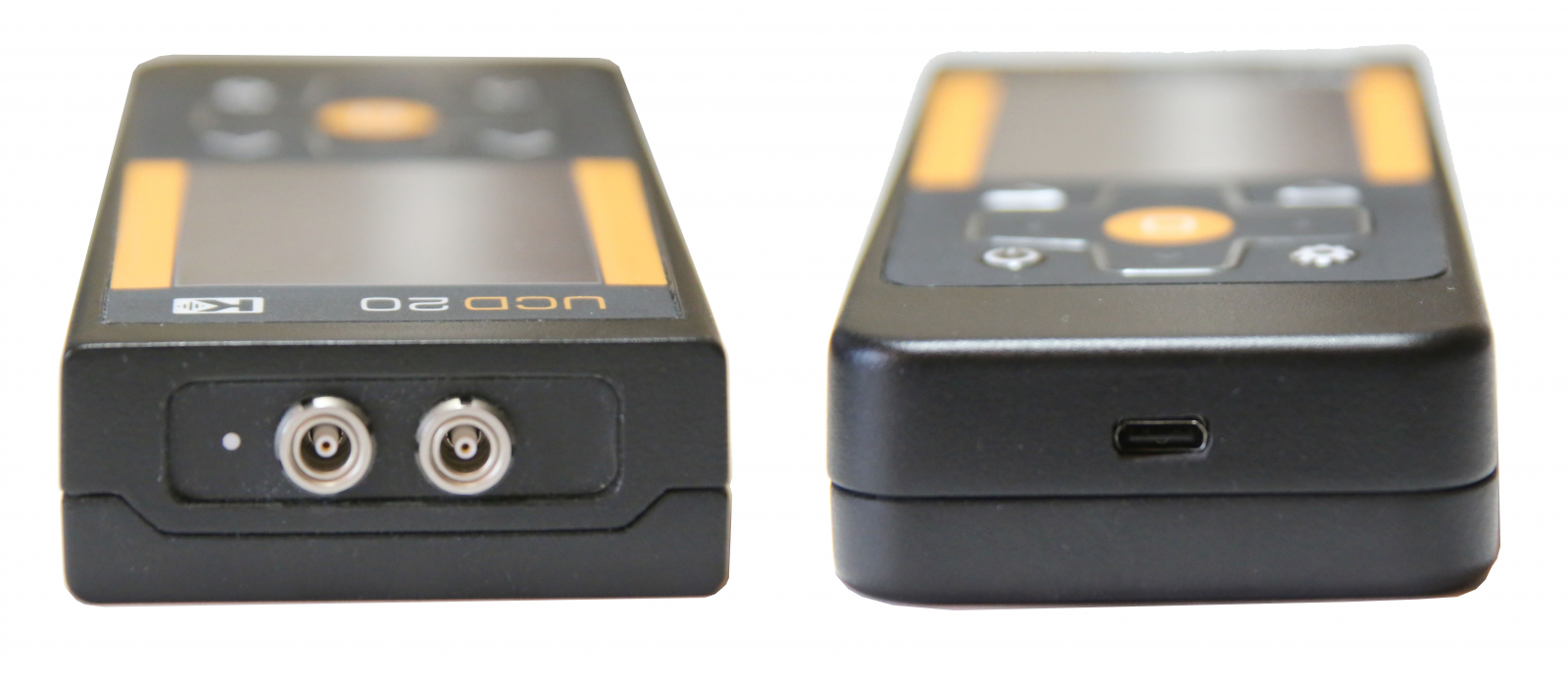

Разъемы преобразователей

2 х Lemo 00


Аккумулятор

встроенный, 3,7В/3,5А/ч


Время работы

до 12 часов


Внешнее питание

блок питания 220В AC

Напряжение питания


5В / 2,5А  DC


Диапазон рабочих температур

от -25°C до +55°C

Размер (В x Ш x Д)

155 мм x 65 мм x 28 мм

Масса

0,24 кг с аккумулятором

Комплектация

Документы

Руководство по использованию дефектоскопа УСД-20.pdf 1.8 мб
