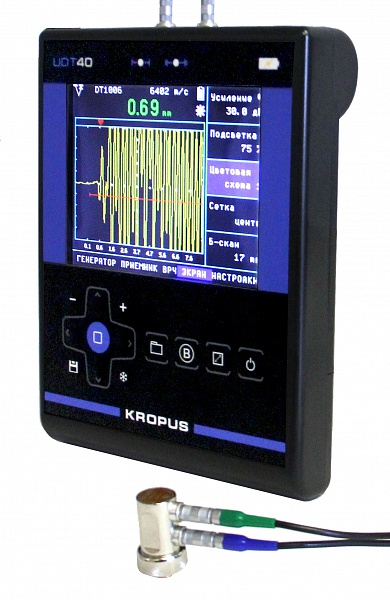

Ультразвуковой толщиномер УДТ-40 с А-сканом

Описание

Высокоточный, не имеющий аналогов в России, универсальный ультразвуковой толщиномер с высокой достоверностью контроля. Наличие А -скана исключает такие типичные ошибки при измерении толщины с помощью УЗК, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями, ЭМА контроль и пр.
Наличие встроенных контуров согласования, регулируемой частоты и формы импульса возбуждения и трех степеней электрического демпфирования позволяет использовать с толщиномером УДТ-40 любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.


	Высокоточное измерение по "переходу через ноль", два независимых строба и новейший малошумящий приемник позволяют проводить прецизионные измерения с совмещенными преобразователями в режиме "эхо-эхо", в том числе под различными покрытиями.
	В режиме настройки доступен весь спектр возможностей по регулировке  усиления приемного тракта, АРУ, ВРЧ, параметров генератора и приемника, калибровке задержке в призме и скорость в материале и прочее. Уникальная схема прибора позволяет подключать любые пользовательские преобразователи от любых других толщиномеров, что избавляет пользователя от строгой привязки к ограниченному набору преобразователей одного производителя. Теперь вы можете использовать любые имеющиеся в лаборатории или доступные на рынке типы преобразователей, расширяя возможности применения толщиномера. Просто подключите преобразователь, укажите прибору  имеющиеся образцы толщины вашего материала и легко откалибруйте прибор на этих образцах, скомпенсировав V-образность. В пользовательском режиме доступен выбор любой частоты преобразователя, мощность генератора и другие возможности.
	Полноэкранный режим с А-сканом позволяет убрать с экрана лишнюю информацию для типовых традиционных применений, превращая технически совершенный прибор в простое в обращении средство контроля, прекрасно видимое в цеху на расстоянии.
	В режим "ТАБЛИЦА" пользователь может создать любую табличную матрицу для контроля крупногабаритных типовых изделий по контрольным точкам разметки. Данная совокупность результатов может быть передана в ПК для последующего статистического анализа.
	В режиме Б-скана отображается реальный профиль дна изделия с фиксацией минимума сигнала за все время сканирования. Данная возможность позволяет быстро сканировать крупные площади, обращая внимание лишь на показания сигнализации при выходе допустимой толщины за заданные оператором границы.
	Совмещенный режим экрана с одновременным отображение А-скана и Б-скана позволяет реализовать все преимущества большого дисплея по отображению информации в ма

Технические характеристики

Развертка

мин.: 0 - 4 мм
макс.: 0 - 400 мм (сталь)

Диапазон скоростей

1000 - 9999 м/с

Задержка

от 0 мкс до 168 мкс

Демпфирование

50 ом / 1000 ом (до 25 ом в совмещенном режиме)

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиочастотный импульс, амплитудой 200 В,
с регулируемой частотой и числом периодов

Усилитель

широкополосный 0.5-20 МГц (-6 дБ)


Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Детектирование

радиосигнал

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки


Автоматическая Сигнализация Брака (АСБ)

световая и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах

Дисплей

цветной TFT с регулируемой яркостью,
115 х 85 мм; 320 х 240 точек,

три настраиваемые цветовые схемы экрана

Память

100 настроек для датчиков
250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений


Интерфейс

 USB


Разъемы преобразователей

Lemo 00


Аккумуляторы

встроенный литий-полимерный аккумулятор 11 В, 5А/ч


Время работы от аккумулятора


не менее 12 часов


Питание толщиномера


внешний блок питания 220 В AC

Рабочее напряжение питания

15 В DC

Диапазон рабочих температур толщиномера


от -25 C до +55 C


Габаритные размеры толщиномера (В x Ш x Д)

205 мм x 160 мм x 43 мм

Масса толщиномера


0,87 кг

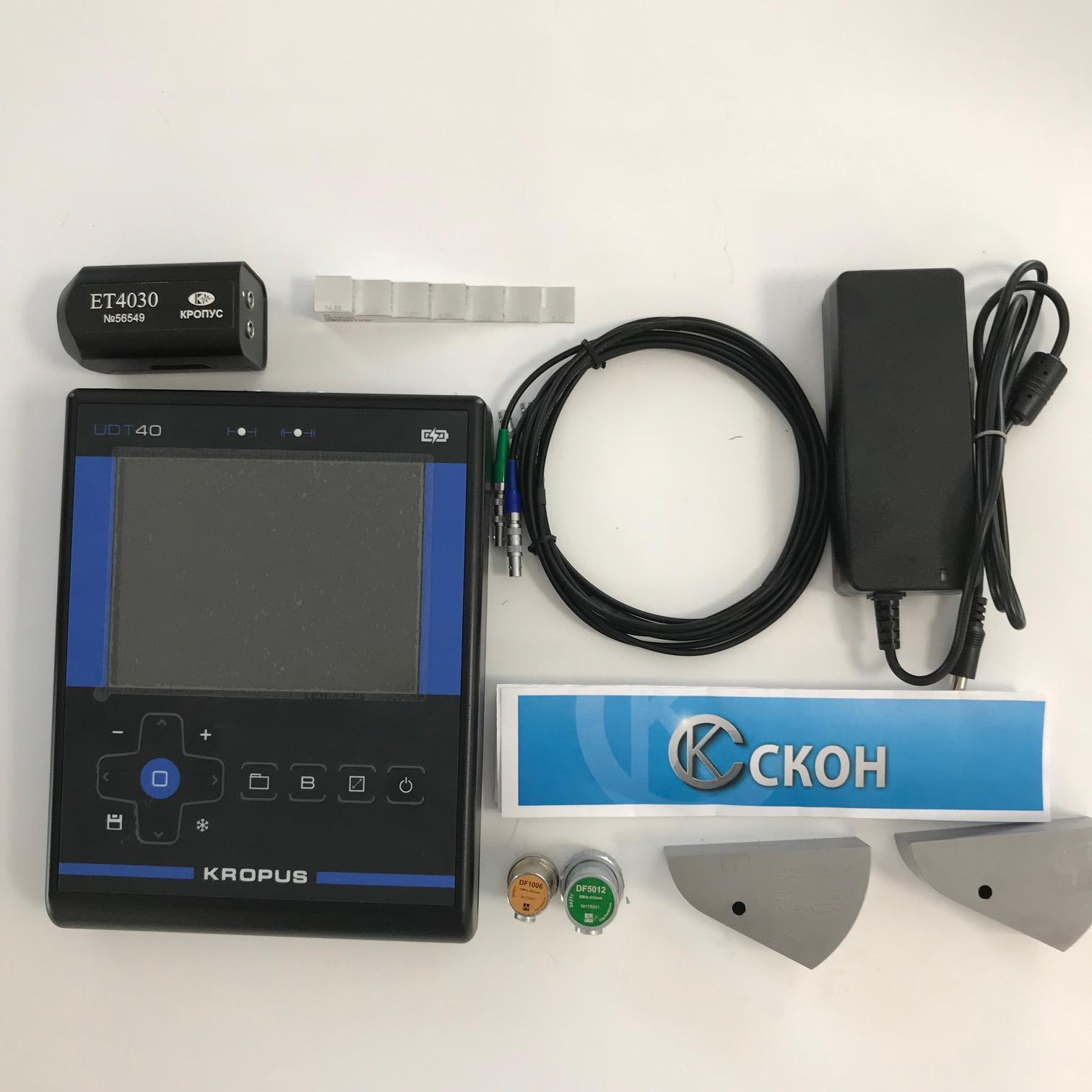

Комплектация

Состав базового комплекта :
