Описание
Ультразвуковой дефектоскоп А1212 MASTER - обновленная модернизированная модель дефектоскопа А1212 МАСТЕР ПРОФИ!
Ультразвуковой дефектоскоп А1212 MASTER - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение ультразвукового дефектоскопа А1212 MASTER
контроль сварных швов;
поиск мест коррозии, трещин, внутренних расслоений и других дефектов;
определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс;
измерение толщины изделия.
Особенности ультразвукового дефектоскопа А1212 MASTER
все возможности современного дефектоскопа в компактном корпусе;

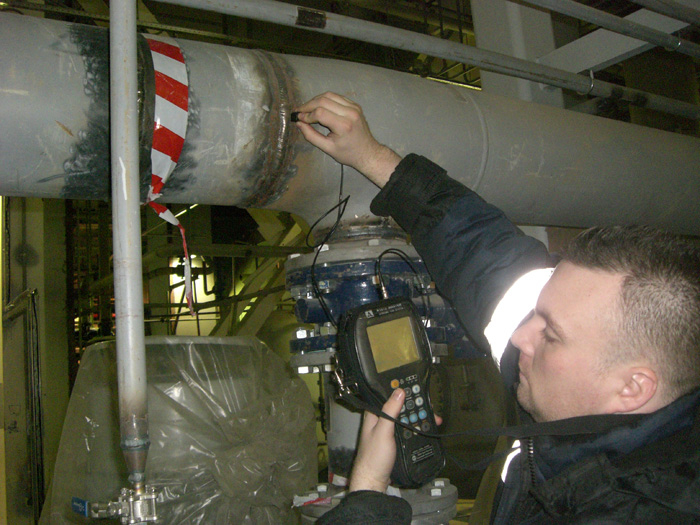

оптимален для работы в труднодоступных местах объекта;
небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают его удобным при поездках и командировках;
вес прибора - 800 грамм вместе с аккумулятором;
максимальное время непрерывной работы – 8 часов;
эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой;
большой высококонтрастный цветной TFT дисплей с высоким разрешением (640 x 480 точек) позволяет работать с прибором продолжительное время, не напрягая зрение;
возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры;
возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте;
специализированный чехол с солнцезащитной блендой защищает электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей;
энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами);
традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал);
запоминание на экране огибающей максимумов сигнала;
автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба);
возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора;
программируемая форма зондирующего импульса;
регулируемая частота посылки зондирующих импульсов (до 1000 Гц);
построение функции ВРЧ по свободному закону (32-х точечная интерполяция);
встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов;
возможность использования DAC-кривых;
дополнительные режимы: "стоп - кадр", "электронная временная лупа";
связь с компьютером по высокоскоростному USB-порту;
совместимость с широким спектром преобразователей различных производителей.
Возможности ультразвукового дефектоскопа А1212 MASTER
Дефектоскоп А1212 MASTER имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.
АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля. |
Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля. |
Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей. |
Дополнительные возможности дефектоскопа А1212
Возможность крепления электронного блока дефектоскопа в специализированном планшетепозволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте. |

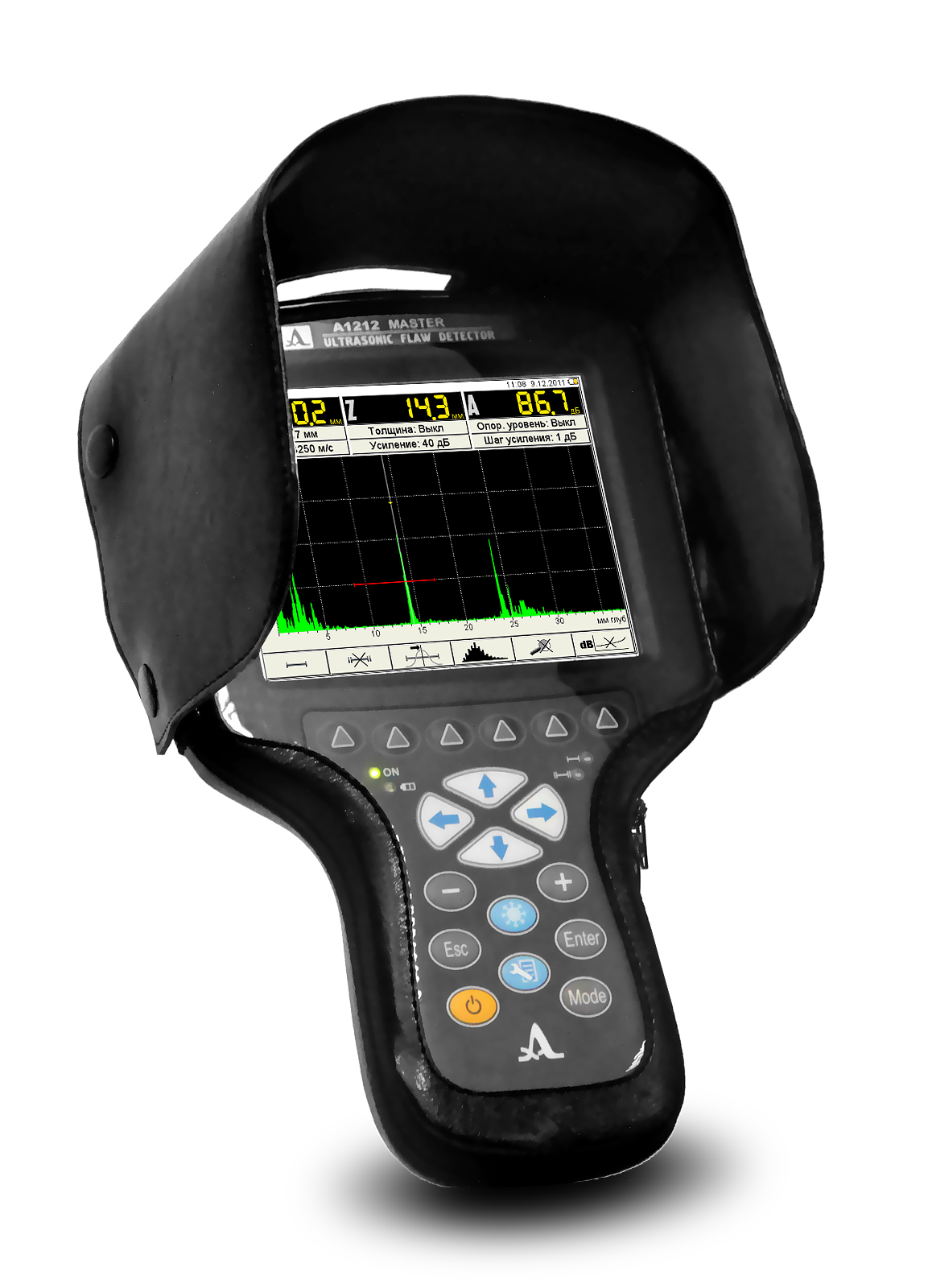

Специализированный чехол с солнцезащитной блендой защищают электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей. |
Возможность использования солнцезащитной бленды в качестве подставки для настольного расположения дефектоскопа значительно облегчает работу с прибором в лабораторных условиях. |
Интуитивный интерфейс настройки дефектоскопа А1212
- Быстрый доступ к функциям управления
В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом. |
Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора. |
- Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля).
Отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля. |
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов).
В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана. |
Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа. |
- Работа с результатами измерений
Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. |
Технические характеристики
| Параметр | Значение |
| Диапазон устанавливаемых номинальных частот ультразвука | от 0,5 до 15,0 МГц |
| Отклонение рабочих частот от номинальных | ± 10% |
| Диапазон настройки на скорость ультразвука в материале | от 500 до 14 999 м/с |
| Диапазон перестройки усиления приемника | от 0 до 100 дБ |
| Отклонение установки усиления | ± 1,0 дБ |
| Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: | |
| S3568 2.5A0D10CL | от 7 до 6 000 мм |
| D1771 4.0A0D12CL | от 2 до 3 000 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями | ±(0,02H+1,00) мм |
| Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
| S5182 2.5A65D12CS | от 2 до 1 300 мм |
| S5096 5.0A70D6CS | от 2 до 500 мм |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: | |
| глубины H | ±(0,03H+1,00) мм |
| дальности по поверхности L | ±(0,03L+1,00) мм |
| Диапазон измерений временных интервалов на частоте 2,5 МГц | от 0 до 1 900 мкс |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм | ±(0,1+0,0001Тизм) мкс |
| Источник питания | аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее: | 9 ч |
| Диапазон рабочих температур | от -30 до +55ºC |
| Тип дисплея | цветной TFT |
| Разрешение дисплея | 640 х 480 |
| Габаритные размеры электронного блока: | 260 х 157 х 43 мм |
| Масса с аккумулятором: | 800 г |
Комплектация
Базовый комплект
| Наименование | Код |
| А1212 MASTER - электронный блок УЗ дефектоскопа | 1116 |
| Кабель LEMO-LEMO двойной 1,2 м | 1211 |
| Кабель LEMO-LEMO одинарный 1,2 м | 1213 |
| Преобразователь D1771 4.0A0D12CL | 1450 |
| Преобразователь S3568 2.5A0D10CL | 1462 |
| Преобразователь S5182 2.5A65D12CS | 1434 |
| Преобразователь S5096 5.0A70D6CS | 1443 |
| Сетевой адаптер с кабелем 220 B - 15 B | 1829 |
| Кабель USB A - Micro B | 1222 |
| Компакт-диск с документацией и ПО | 1511 |
| Калибровочный образец V2/25 | 1314 |
| Планшет D12 | 1616 |
| Чехол D12 | 1622 |
| Гель УЗ -30°C...+100°C, 0,1 кг | 1915 |
| Сумка E14 | 1620 |
