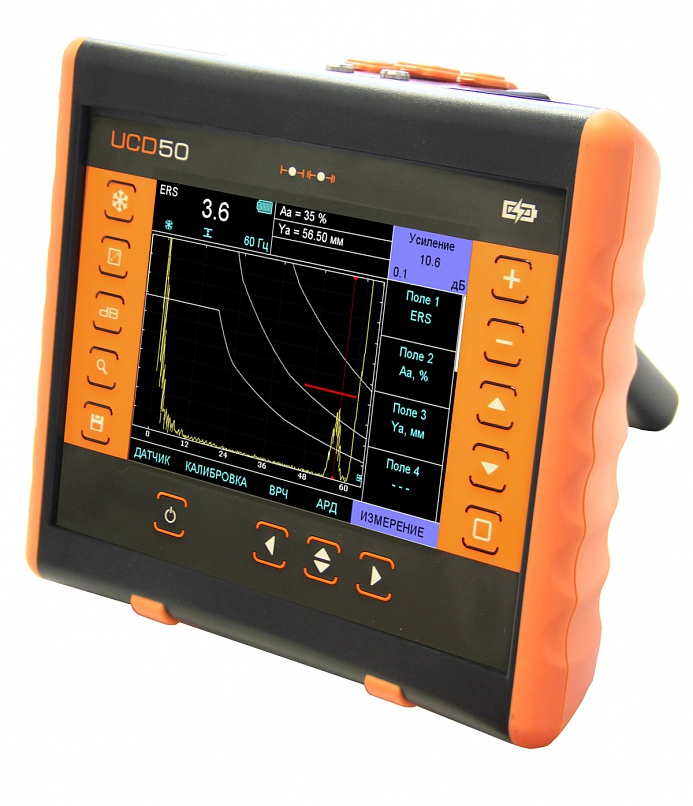

Дефектоскоп ультразвуковой УСД-50 IPS

Описание

Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

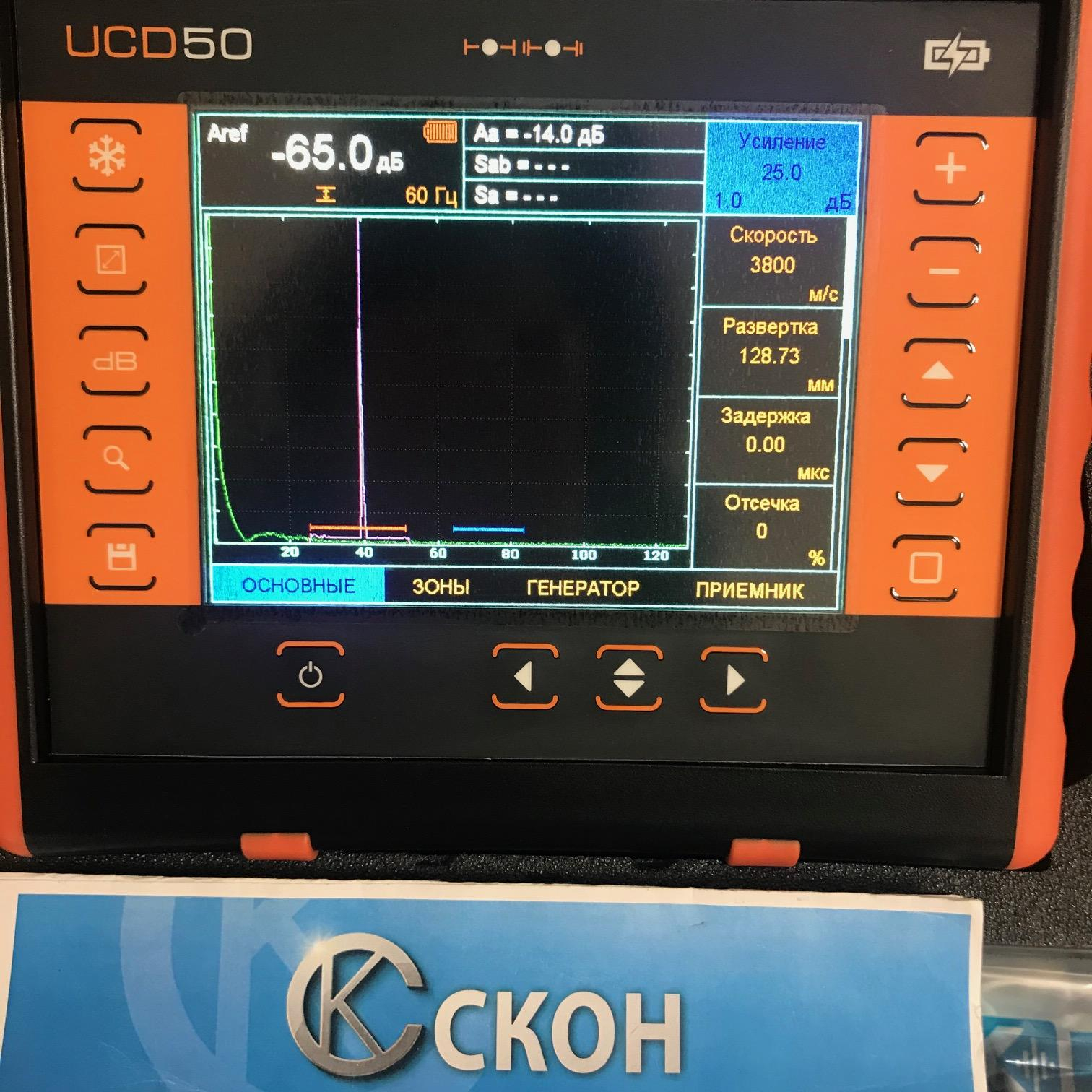

Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Мощный, легкий и портативный (масса 1,4 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.

Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации. Внесен в реестр ПАО "Газпром", имеет одобрения Речного и Морского регистров,  ГосНИИ ГА и пр.




Технические характеристики

Развертка

мин.: 0 - 2 мкс
макс.: 0 - 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100


Задержка

от -5 мкс до 2000 мкс  с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала (сталь)


до 12000 мм (эхо-режим), 24000 мм (теневой режим)


Диапазон скоростей

200 - 15 000 м/с; с шагом 1, 10 и 100 м/с

Задержка в призме

0 - 100 мкс
с шагом 0.01, 0.1, 1 мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10),
и  изменяемой частотой радиоимпульса


Демпфер зондирующего импульса

регулируемый 0- 500нс с задержкой демпфирования от 0 до 500нс

Согласование с ПЭП сторонних производителей

7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГн

Частота повторений ЗИ

от 20 до 2000Гц с шагом 10, 100 и 1000 Гц


Усилитель

широкополосный: 0.1-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров

Диапазон регулировки усиления

100 дБ, с шагом 0.1, 0.5, 1, 2 или 6 дБ

Дополнительная клавиша +dB

программируемая


Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей

Режимы работы АСД

дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние

Кривая Амплитуда-Расстояние (АРК)

построение по 32 точкам, регулируемая по высоте  две дополнительные кривые АРК 0-12 дБ от базовой

Функция АРД

построение по 32 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми


Автоматическая калибровка задержки в призме

по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей

Автоматическая калибровка диапазона контроля при заданной толщине шва


есть


Автоматическая калибровка скорости УЗК

есть


Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan


Отображение сигналов на экране (визуализация)

А-скан, B-scan, TOFD

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.


Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая


Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"


Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала (AWS D1.1),
в дБ относительно кривой амплитуда-расстояние (АРК)


Цифровая фильтрация сигнала

есть


Аналоговая фильтрация сигнала

есть


Использование сканеров

Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа


Использование TOFD

Одноканальный TOFD с записью по датчику пути или по времени


B-скан

В-скан по датчику оборотов


Оценка размеров дефектов в режиме классического дефектоскопа


встроенные АРД диаграммы


Сравнение с сохраненным эталонным сигналом

Автоматическое во всем диапазоне усиления


Поддержка стандарта контроля сварных швов AWS D1.1

только запись референсного сигнала


Обработка изображения на экране после «заморозки» экрана

Полнофункциональная обработка и анализ


Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете

Смена цветовых схем экрана под особенности зрения и условий освещенности

есть


Язык меню


русский, английский


Память

200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

USB

Разъемы преобразователей

2 х Lemo00

Аккумулятор

быстросъемный, Li-ion 10.8В, 5000 mА/ч

Время работы

до 15 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания


15В / 2,5А  DC


Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,4 кг с аккумуляторами

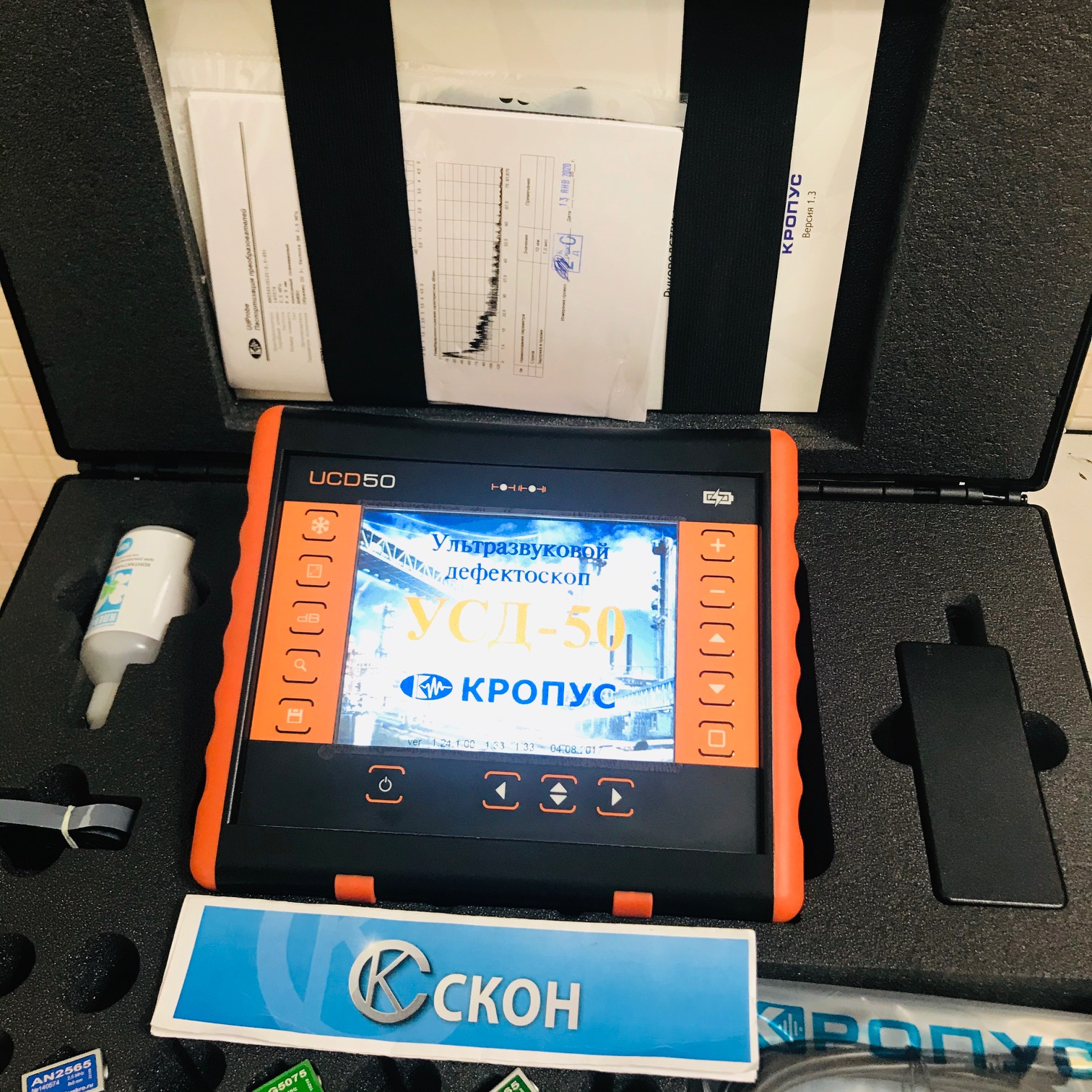

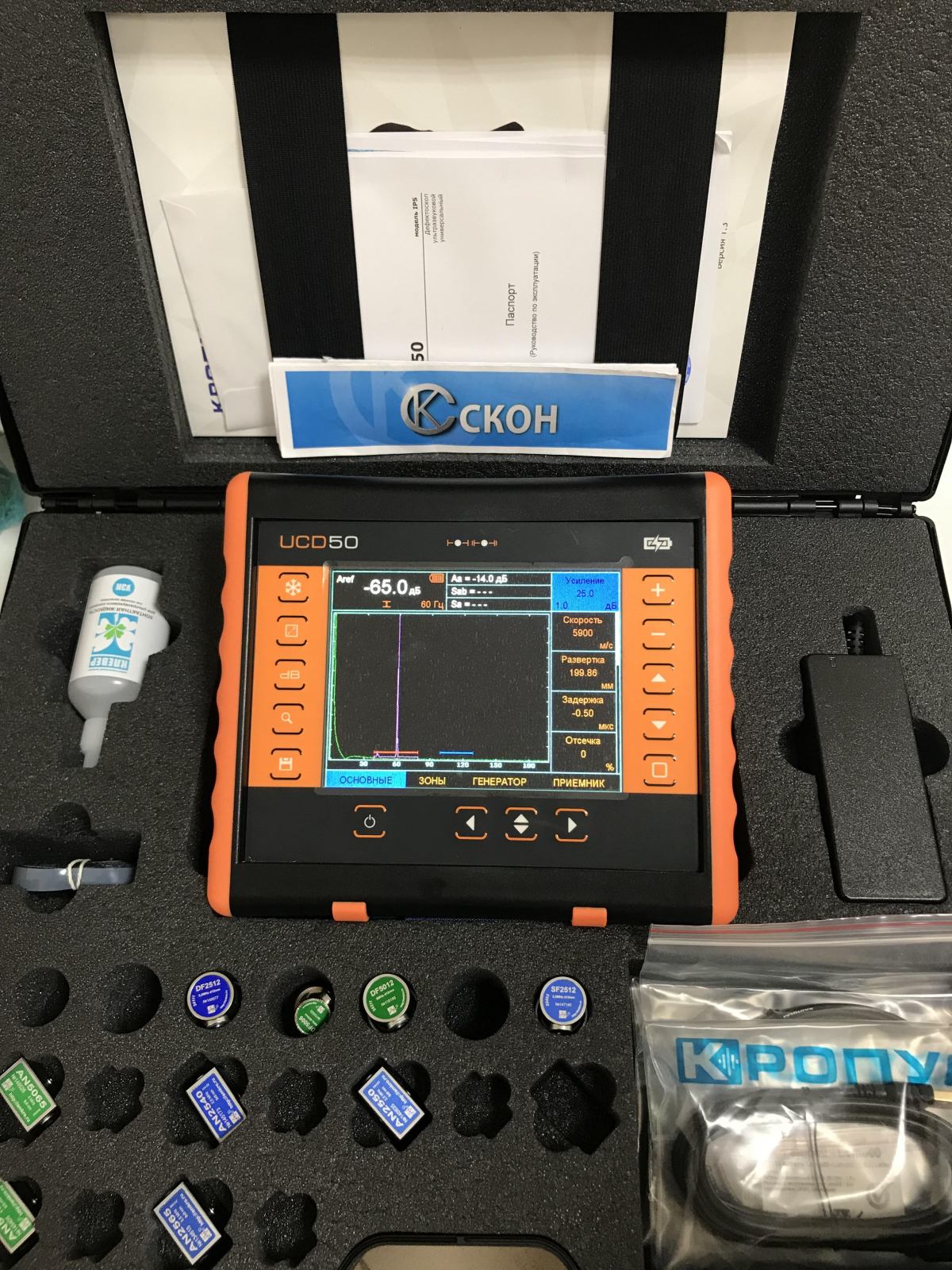

Комплектация

Документы

ips.pdf 35.2 мб
