Описание

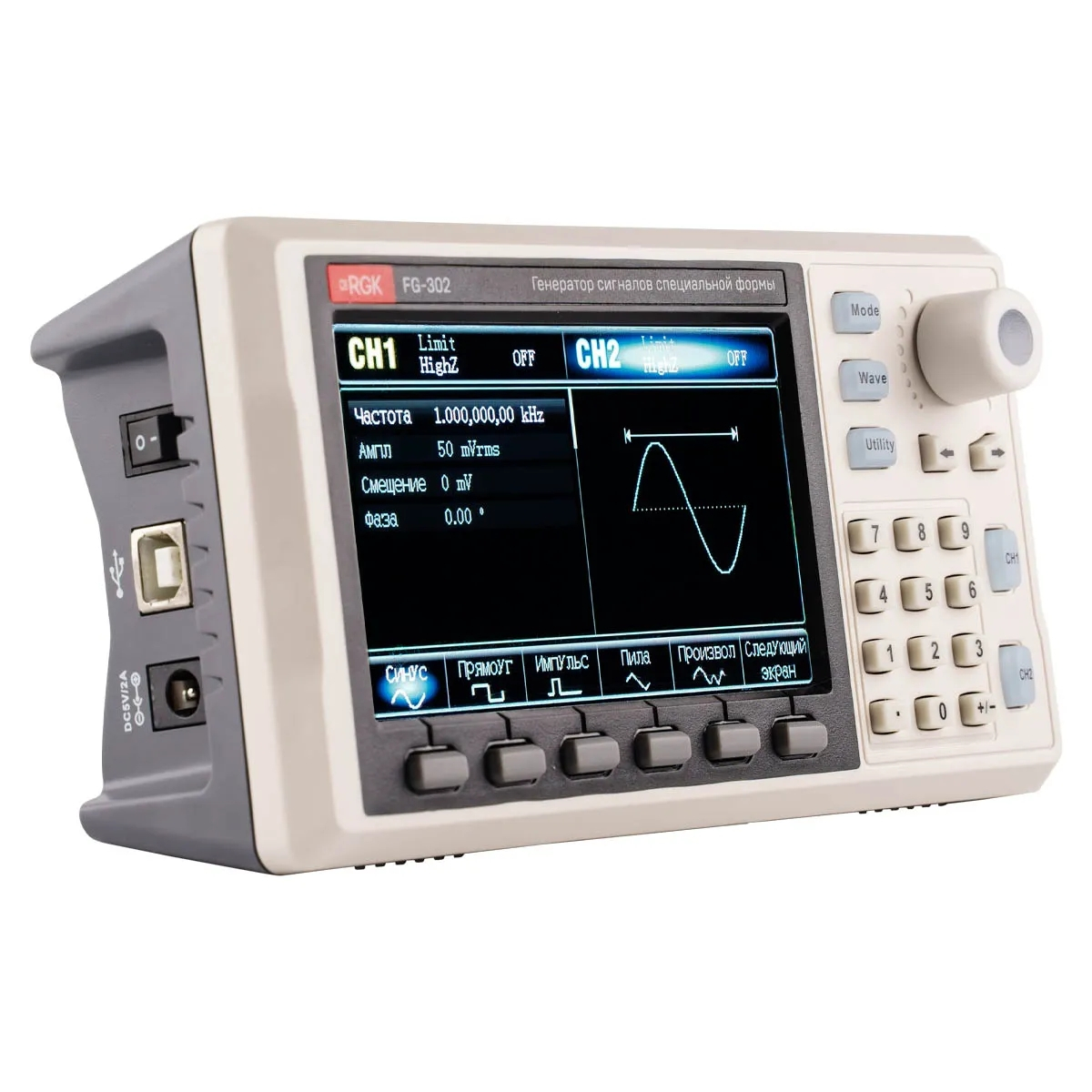

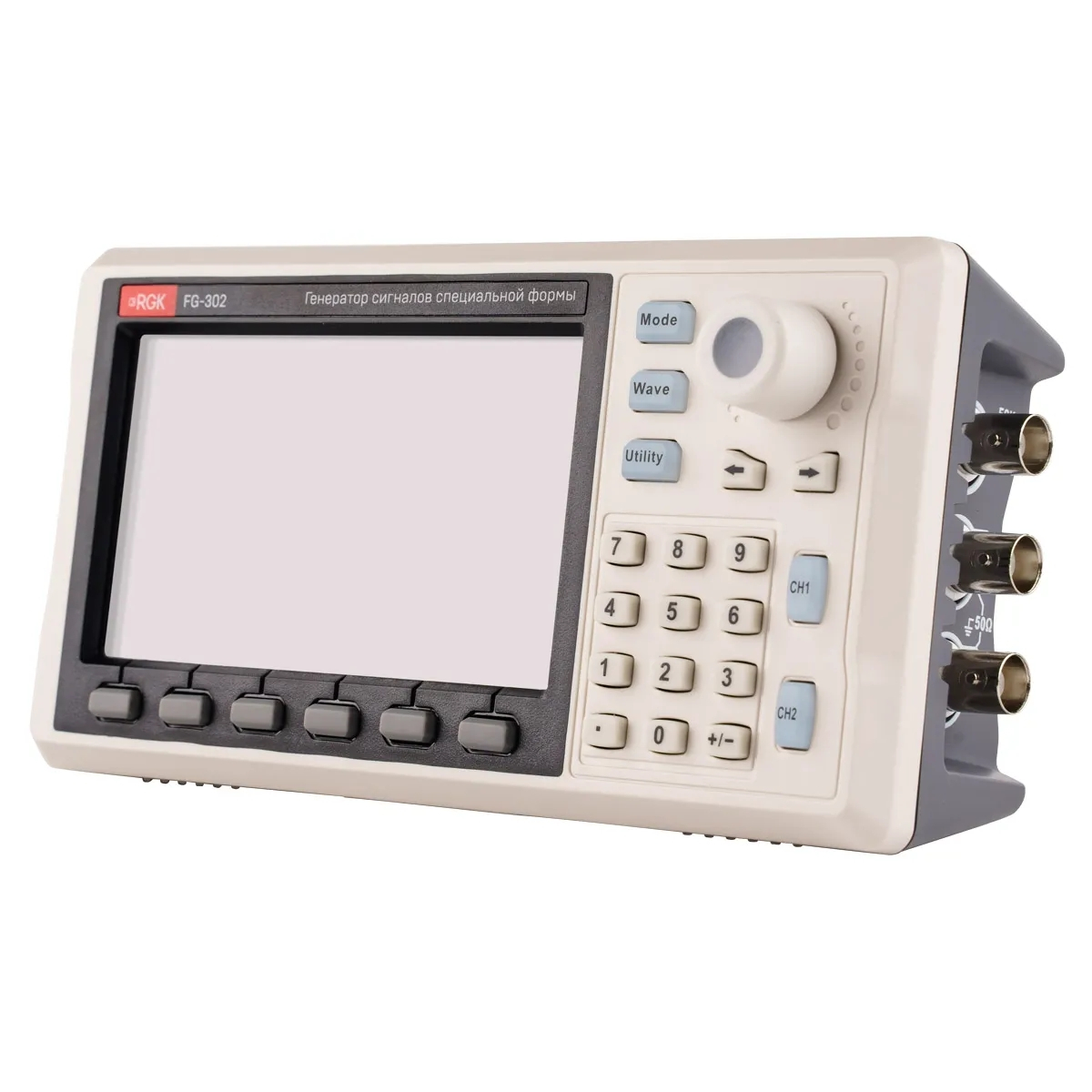

Генератор сигналов специальной формы RGK FG-302
- Количество каналов - 2
- Максимальная рабочая частота - 30 МГц
- Частота дискретизации - до 200 Мвыб/с
Технические характеристики
| RGK FG-302 | |
|---|---|
| Количество каналов | 2 |
| Максимальная рабочая частота | 30 МГц |
| Частота дискретизации | до 200 Мвыб/с |
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, шумовой сигнал, постоянный ток, произвольная |
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), линейное свипирование (Line), логарифмическое свипирование (Log) |
| Частотные характеристики | |
| Синусоидальный сигнал | |
| Диапазон рабочих частот | от 1 мкГц до 30 МГц |
| Разрешение по частоте | 1 мкГц |
| Относительная погрешность установки частоты | относительная нестабильность, вызванная старением прибора ± 100·10-6/год (при рабочей температуре от 18 до 28°С) |
| Уровень гармонических составляющих (при уровне выходного сигнала 0 дБмВт) | |
| от пост. тока до 5 МГц | - 60 дБн |
| 5 МГц – 30 МГц | - 50 дБн |
| Коэффициент гармоник | не более 0,2% (до 20 кГц, размах сигнала 1В) |
| Уровень паразитных негармонических составляющих (при уровне выходного сигнала 0 дБмВт) | до 10 МГц: не более -70 дБн свыше 10 МГц: не более -70 дБн + 6 дБ на октаву |
| Фазовые шумы (отстройка от несущей 10 кГц, уровень несущей 0 дБмВт, частота несущей 10 МГц) | не более -125 дБн/Гц |
| Прямоугольный сигнал | |
| Диапазон рабочих частот | от 1 мкГц до 15 МГц |
| Разрешение по частоте | 1 мкГц |
| Время нарастания/спада | не более 16 нс |
| Выброс на вершине импульса | не более 2 % |
| Диапазон установки коэффициента заполнения импульса | от 0,01 % до 99,99% (диапазон установки зависит от текущей выходной частоты) |
| Джиттер | до 5 МГц: 2·10-6+200 пс свыше 5 МГц: 200 пс |
| Пилообразный сигнал | |
| Диапазон рабочих частот | от 1 мкГц до 400кГц |
| Разрешение по частоте | 1 мкГц |
| Нелинейность (частоты сигнала 1 кГц, размах 1В, коэффициент симметрии 50%) | не более 3% от пикового значения |
| Коэффициент симметрии | от 0% до 100% |
| Импульсный сигнал | |
| Диапазон рабочих частот | от 1 мкГц до 15 МГц |
| Разрешение по частоте | 1 мкГц |
| Минимальная длительность импульса | ≥22 нс |
| Диапазон регулировки длительности фронтов | от 15 нс до 8 с |
| Выброс на вершине импульса | не более 2 % |
| Джиттер | 150 пс |
| Шумовой сигнал (белый Гауссов шум) | |
| Ширина полосы | 30 МГц (по уровню -3 дБ) |
| Смещение по постоянному току | |
| Диапазон (максимальное значение суммы переменной и постоянной составляющих) | ± 5 В (50 Ом) ± 10 В (высокоомная нагрузка) |
| Погрешность смещения | ± 3 % от заданного значения смещения ± 6 % от значения амплитуды ± 2 мВ |
| Сигнал произвольной формы | |
| Диапазон рабочих частот | от 1 мкГц до 10 МГц |
| Разрешение по частоте | 1 мкГц |
| Длина сигнала (глубина памяти) | 4 тысячи точек |
| Вертикальное разрешение | 14 бит |
| Частота дискретизации | 200 МВыб/с |
| Минимальное значение времени нарастания/спада | не более 20 нс |
| Джиттер | 5 нс ± 150 пс |
| Энергонезависимая память | 24 форм сигнала |
| Характеристики выходного сигнала | |
| Размах по амплитуде | ≤10 МГц: от 1 мВ до 10 В (50 Ом) |
| Погрешность установки амплитуды | ± (5% от установленного значения + 2 мВ) |
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) | ≤100 кГц: ± 0,1 дБ ≤20 МГц: ± 0,3 дБ ≤30 МГц: ± 0,5 дБ |
| Характеристики выходов | |
| Сопротивление | 50 Ом |
| Изоляция | максимальное значение напряжения 42 В относительно земли |
| Защита | канальная защита |
| Поддерживаемые виды модуляций | |
| Амплитудная модуляция (AM) | |
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
| Источник модулирующего сигнала | внутренний |
| Форма модулирующего сигнала | синусоидальная, прямоугольная, пилообразная, шум и произвольная |
| Частота модулирующего сигнала | от 2 мГц до 200 kГц |
| Глубина модуляции | от 0 до 120 % |
| Частотная модуляция (FM) | |
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
| Форма модулирующего сигнала | синусоидальная, прямоугольная, пилообразная, шум и произвольная |
| Частота модулирующего сигнала | от 1 мкГц до 200 кГц |
| Диапазон установки девиации частоты | от 0 до 15 МГц |
| Фазовая модуляция (PM) | |
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
| Форма модулирующего сигнала | синусоидальная, прямоугольная, пилообразная, шум и произвольная |
| Частота модулирующего сигнала | от 2 мГц до 200 кГц |
| Диапазон установки девиации фазы | от 0 до 360° |
| Частотная манипуляция (FSK) | |
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
| Источник модулирующего сигнала | внутренний / внешний |
| Форма модулирующего сигнала | прямоугольная (коэффициент заполнения 50%) |
| Частота следования прямоугольных импульсов модулирующего сигнала | от 2 мГц до 100 кГц |
| Режим свипирования (качания по частоте) | |
| Форма несущего сигнала | синусоидальная, прямоугольная, пилообразная, произвольная |
| Характер изменения частоты | линейный или логарифмический |
| Время развертки | 1 мс ~ 500 с ± 0,1% |
| Генерация синхросигнала | |
| Уровень | совместимый с ТТЛ |
| Диапазон частот | 1 мкГц - 2 МГц |
| Выходное сопротивление | 50 Ом |
| Развязка выхода | по постоянному току |
| Синхронизационный вход (Trigger input) | |
| Уровень | совместимый с ТТЛ |
| Входное сопротивление | > 10 кОм |
| Частотомер | |
| Уровень входного сигнала | совместимый с ТТЛ |
| Диапазон частот входного сигнала | от 100 мГц до 100 МГц |
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
| Разрешение | 7 разрядов |
| Тип связи | по постоянному току |
| Общие характеристики | |
| Дисплей | |
| Дисплей | TFT ЖК-дисплей диагональю 4,3 дюйма |
| Разрешение дисплея | 480x272 пикселей |
| Питание | |
| Напряжение питания | постоянное 5 В, 2А |
| Потребляемая мощность | 10 Вт |
| Условия эксплуатации | |
| Диапазон температур: - рабочая - хранения и транспортировки | от -10 °С до +40 °С от -20 °С до +60 °С |
| Относительная влажность: - при температуре не выше 35 °С - при температуре от 35 °С до 40 °С | не более 90% не более 60% |
| Высота над уровнем моря: - рабочая - хранения и транспортировки | до 2000 м не более 15000 м |
| Габаритные размеры | 172 x 90 х 68 мм |
| Масса | 0,33 кг |
