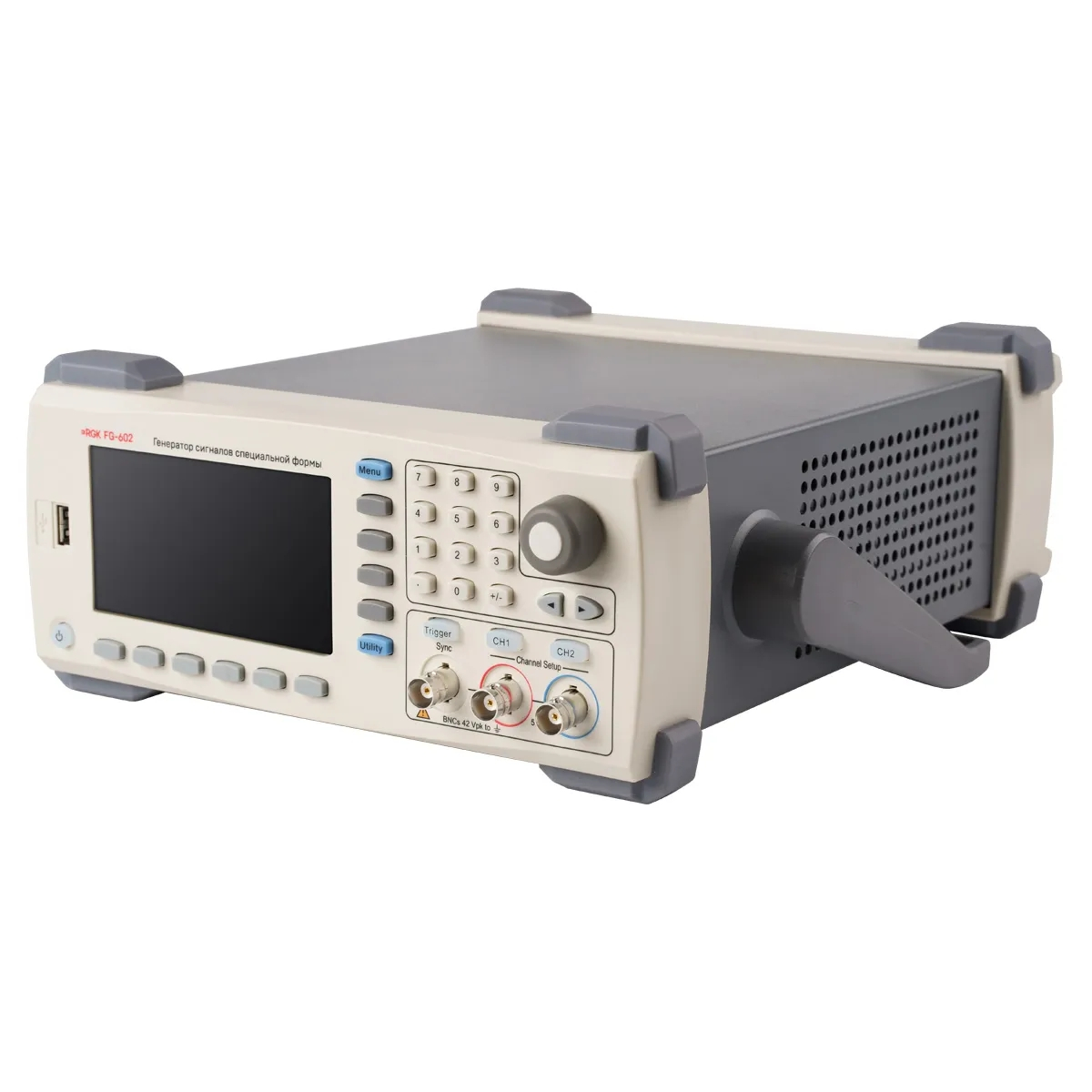

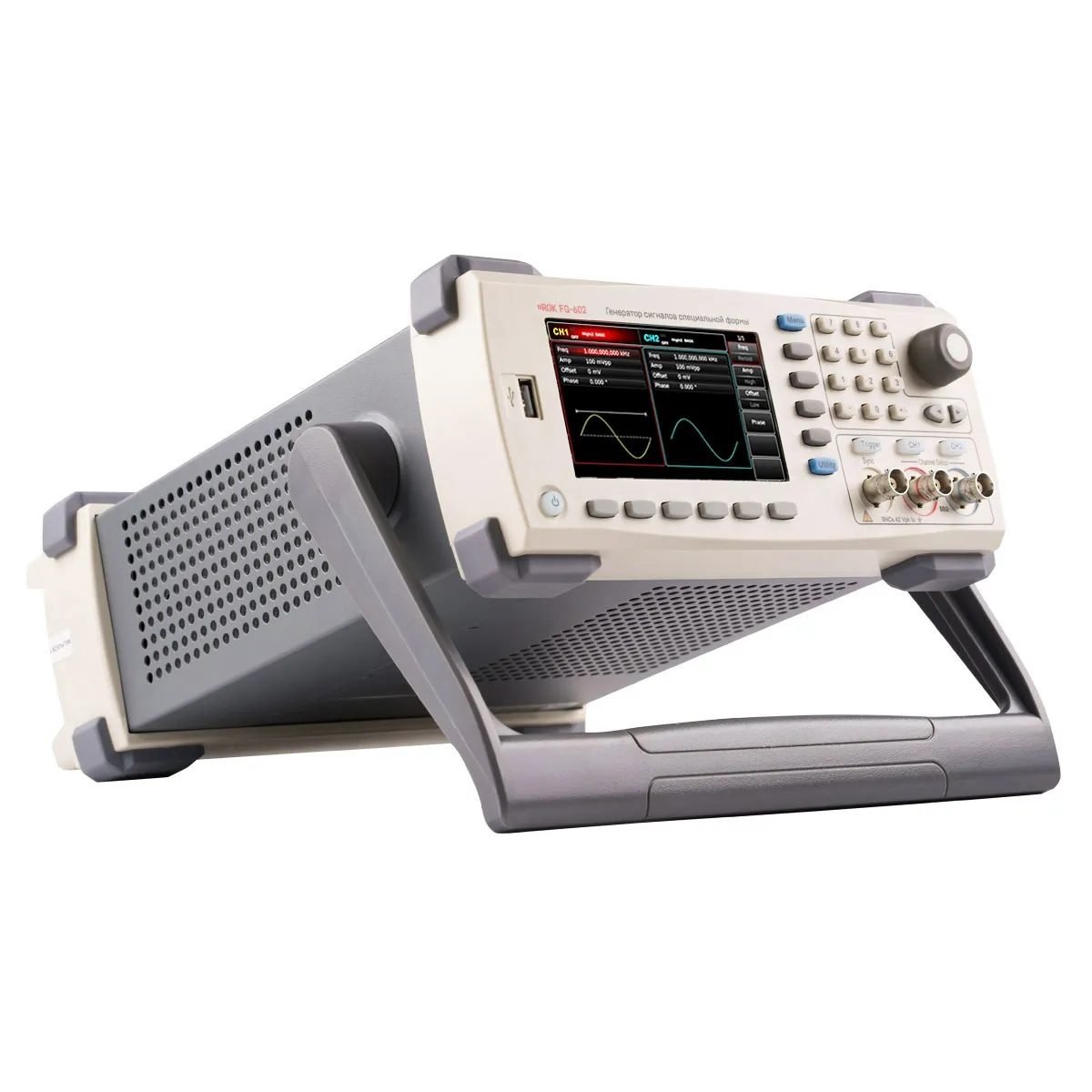

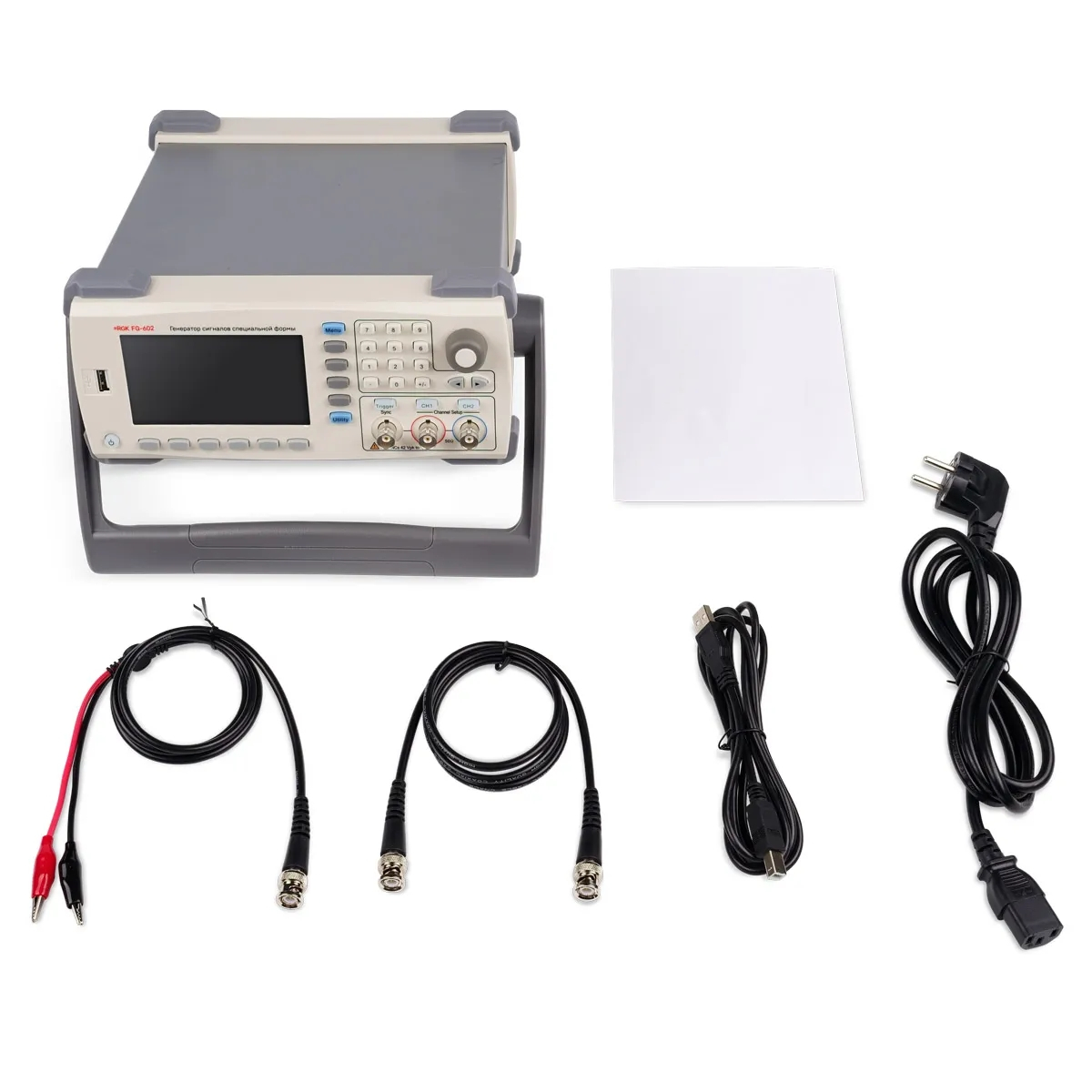

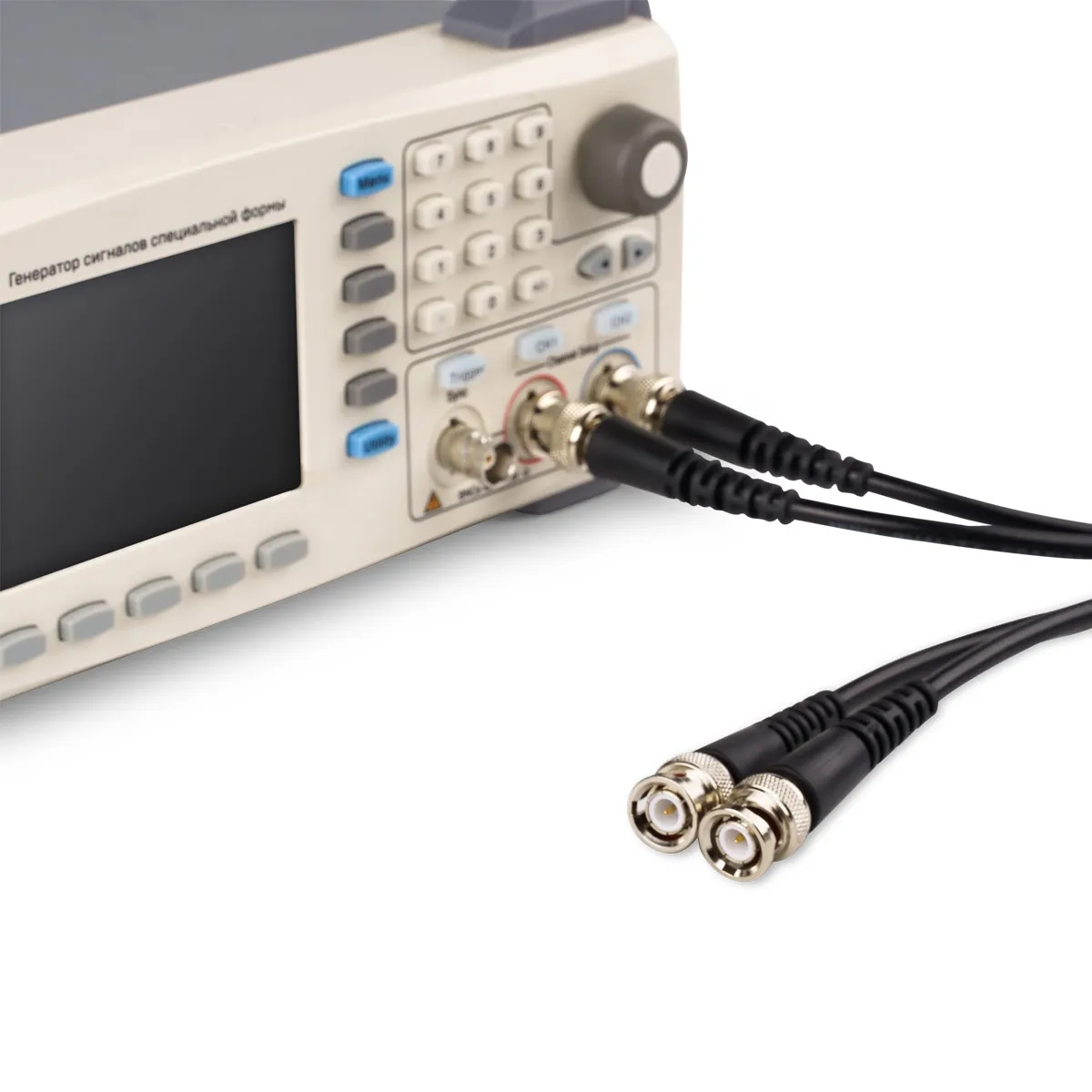

Генератор сигналов специальной формы RGK FG-602

Стоимость
61 990 ₽
Артикул: 2254 RGK.
Генератор сигналов специальной формы RGK FG-602 Количество каналов - 2 Максимальная рабочая частота - 60 МГц Частота дискретизации - до 320 Мвыб/с
Читать полностью
  • Гарантия 1-5 лет
  • Скидки Гибкая система скидок
  • Доставка По всей России
  • Качество Высокое качество
  • Описание
  • Технические характеристики
  • Доставка и оплата

Описание

Генератор сигналов специальной формы RGK FG-602

  • Количество каналов - 2
  • Максимальная рабочая частота - 60 МГц
  • Частота дискретизации - до 320 Мвыб/с

Технические характеристики

RGK FG-602
Количество каналов2 (независимые)
Максимальная рабочая частота60 МГц
Частота дискретизации до 320 Мвыб/с
Форма генерируемого сигналасинусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток
Рабочие режимывыходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
Поддерживаемые типы модуляцийамплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM)
Частотные характеристики
Синусоидальный сигнал
Диапазон рабочих частотот 1 мкГц до 60 МГц
Разрешение по частоте1 мкГц
Относительная погрешность установки частоты± 0,5·10-6, при рабочей температуре 25°С
относительная нестабильность, вызванная старением прибора ± 1·10-6/год
Уровень гармонических составляющих (при уровне выходного сигнала 0 дБмВт)
от пост. тока до 1 МГц- 60 дБн
1 МГц – 10 МГц- 55 дБн
10 МГц – 40 МГц- 50 дБн
40 МГц – 60 МГц- 45дБн
Коэффициент гармоникне более 0,2% (до 20 кГц, размах сигнала 1В)
Уровень паразитных негармонических составляющих (при уровне выходного сигнала 0 дБмВт)до 10 МГц: не более -70 дБн
свыше 10 МГц: не более -70 дБн + 6 дБ на октаву
Фазовые шумы (отстройка от несущей 10 кГц, уровень несущей 0 дБмВт, частота несущей 10 МГц)не более -125 дБн/Гц
Прямоугольный сигнал
Диапазон рабочих частотот 1 мкГц до 25 МГц
Разрешение по частоте1 мкГц
Время нарастания/спада не более 13 нс
Выброс на вершине импульсане более 2 %
Диапазон установки коэффициента заполнения импульсаот 0,001 % до 99,999% (диапазон установки зависит от текущей выходной частоты)
Джиттер до 5 МГц: 2·10-6+200 пс
свыше 5 МГц: 200 пс
Пилообразный сигнал
Диапазон рабочих частотот 1 мкГц до 3 МГц
Разрешение по частоте1 мкГц
Нелинейность (частоты сигнала 1 кГц, размах 1В, коэффициент симметрии 100%)не более 1% от пикового значения
Коэффициент симметрииот 0% до 100%
Импульсный сигнал
Диапазон рабочих частотот 1 мкГц до 25 МГц
Разрешение по частоте1 мкГц
Минимальная длительность импульса≥16 нс
Диапазон регулировки длительности фронтовот 9 нс до 10 с
Выброс на вершине импульсане более 2 %
Диапазон установки коэффициента заполнения импульсаот 0,001 % до 99,999% (диапазон установки зависит от текущей выходной частоты)
Джиттер 150 пс
Шумовой сигнал (белый Гауссов шум)
Ширина шумовой полосы частот 60 МГц (по уровню -3 дБ)
Диапазон смещения постоянной составляющей ±5 В (50 Ом)
Диапазон амплитуды шумового сигнала (сумма постоянной и переменной составляющих)±10 В (высокоомная нагрузка)
Погрешность установки постоянной составляющей ±(1% +2 мВ)
Сигнал произвольной формы
Диапазон рабочих частотот 1 мкГц до 15 МГц
Разрешение по частоте1 мкГц
Длина сигнала (глубина памяти)от 8 точек до 16 млн. точек
Разрешение ЦАП16 бит
Частота дискретизации320 МВыб/с (режим прямого цифрового синтеза)
до 1,28 ГВыб/c (c интерполяцией)
Минимальное значение времени нарастания/спада не более 7 нс
Джиттер 150 пс
Энергонезависимая память 160 форм сигнала
Характеристики выходного сигнала
Размах по амплитуде≤20 МГц: от 1 мВ до 10 В (50 Ом)
≤60 МГц: от 1 мВ до 5 В (50 Ом)
(высокоомная нагрузка)
≤20 МГц: от 2 мВ до 20 В (50 Ом)
≤60 МГц: от 2 мВ до 10 В (50 Ом)
Погрешность установки амплитуды± (1% от установленного значения + 1 мВ)
Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)≤10 МГц: ± 0,1 дБ
от 10 МГц до 60 МГц: ± 0,2 дБ
Характеристики выходов
Сопротивление50 Ом
Изоляциямаксимальное значение напряжения 42 В относительно земли
Защитаканальная защита
Поддерживаемые виды модуляций
Амплитудная модуляция (AM)
Форма несущего сигналасинусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная
Источник модулирующего сигналавнутренний / внешний
Форма модулирующего сигнала синусоидальная, прямоугольная, пилообразная, шум и произвольная
Частота модулирующего сигнала от 2 мГц до 1 МГц
Глубина модуляции от 0 до 120 %
Частотная модуляция (FM)
Форма несущего сигналасинусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная
Источник модулирующего сигналавнутренний / внешний
Форма модулирующего сигнала синусоидальная, прямоугольная, пилообразная, шум и произвольная
Частота модулирующего сигнала от 2 мГц до 1 МГц
Диапазон установки девиации частоты от 0 до 30 МГц
Фазовая модуляция (PM)
Форма несущего сигналасинусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная
Источник модулирующего сигналавнутренний / внешний
Форма модулирующего сигнала синусоидальная, прямоугольная, пилообразная, шум и произвольная
Частота модулирующего сигнала от 2 мГц до 1 МГц
Диапазон установки девиации фазы от 0 до 360°
Амплитудная манипуляция (ASK)
Форма несущего сигналасинусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная
Источник модулирующего сигналавнутренний / внешний
Форма модулирующего сигнала прямоугольная (коэффициент заполнения 50%)
Частота следования прямоугольных импульсов модулирующего сигналаот 2 мГц до 1 МГц
Частотная манипуляция (FSK)
Форма несущего сигналасинусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная
Источник модулирующего сигналавнутренний / внешний
Форма модулирующего сигнала прямоугольная (коэффициент заполнения 50%)
Частота следования прямоугольных импульсов модулирующего сигналаот 2 мГц до 1 МГц
Двоичная фазовая манипуляция (BPSK)
Форма несущего сигналасинусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная
Источник модулирующего сигналавнутренний / внешний
Форма модулирующего сигнала прямоугольная (коэффициент заполнения 50%)
Скорость манипуляцииот 2 мГц до 1 МГц
Квадратурная фазовая манипуляция (QPSK)
Форма несущего сигналасинусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, произвольная
Источник модулирующего сигналапсевдошумовая цифровая последовательность различной длины (PN7, PN9, PN11, PN13, PN15, PN17, PN21, PN23, PN25)
Форма модулирующего сигнала прямоугольная (коэффициент заполнения 50%)
Скорость манипуляцииот 2 мГц до 1 МГц
Манипуляция колебания (ОSK)
Форма несущего сигналасинусоидальная
Источник модулирующего сигналавнутренний / внешний
Период колебания, генерируемого внутренним опорным генераторомот 8 нс до 200 с
Частота следования прямоугольных импульсов модулирующего сигналаот 2 мГц до 1 МГц
Суммирующая модуляция (SUM)
Форма несущего сигналасинусоидальная, прямоугольная (1 мГц ~30 МГц), пилообразная, шум и произвольная
Источник модулирующего сигналавнутренний / внешний
Период колебания, генерируемого внутренним опорным генераторомот 8 нс до 5 мс
Частота следования прямоугольных импульсов модулирующего сигналаот 2 мГц до 1 МГц
Квадратурная амплитудная модуляция (QAM)
Порядок квадратурной амплитудной модуляцииQAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 (встроенные созвездия)
Источник модулирующего сигналапсевдошумовая цифровая последовательность различной длины (PN7, PN9, PN11, PN13, PN15, PN17, PN21, PN23, PN25)
Частота следования символов модулирующей цифровой последовательности (символьная скорость)от 2 мГц до 1 МГц
Широтно-импульсная модуляция (ШИМ)
Форма несущего сигналаимпульсная
Источник модулирующего сигналавнутренний / внешний
Форма модулирующего сигнала синусоидальная, прямоугольная, пилообразная, шум и произвольная
Частота модулирующего сигнала от 2 мГц до 1 МГц
Девиация коэффициента заполнения импульсаот 0% до 49,99%
Режим свипирования (качания по частоте)
Форма несущего сигналасинусоидальная, прямоугольная, пилообразная, произвольная
Характер изменения частотылинейный или логарифмический
Время развертки1 мс ~ 500 с ± 0,1%
Источник запускаручной, внешний или внутренний
Пакетная передача (Burst)
Форма сигналасинусоидальная, прямоугольная, пилообразная, импульс, шум и произвольная
Типотчетом (1~1 000 000 периодов), бесконечный, закрытый
Начальная фаза и фаза остановки0°~ +360°
Внутренний цикл1 мкс ~ 500 с ± 1%
Закрытый источниквнешняя синхронизация
Источник запускаручной, внешний или внутренний
Синхронизирующий сигнал
Выходной уровеньсовместимый с ТТЛ
Выходная частотаот 1 мкГц до 10 МГц
Выходной импеданс50 Ом
Тип связипо постоянному току

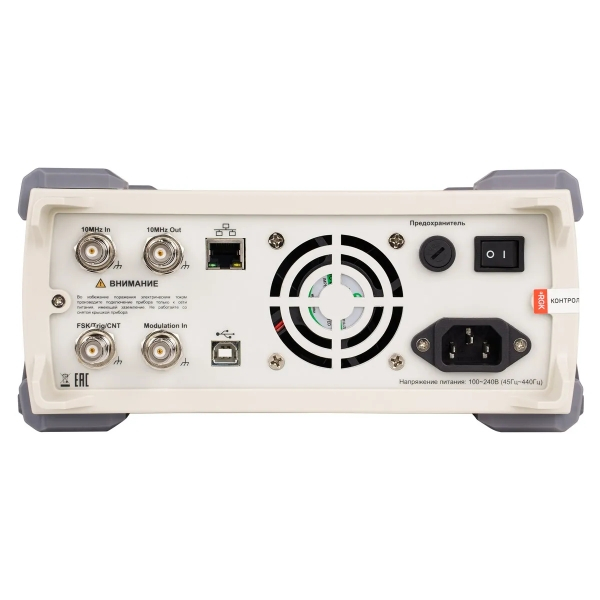

Разъемы на задней панели
Диапазон амплитуды внешнего модулирующего сигнала± 5 В
Входное сопротивление внешнего модулирующего сигнала5 кОм
Частота внешнего/внутреннего опорного генератора10 МГц ± 50 Гц
Уровень сигнала внешнего/внутреннего опорного генераторасовместимый с ТТЛ
Входное сопротивление опорного генератора10 кОм
Выходное сопротивление опорного генератора50 Ом
Время блокировки<1 с
Сигнал внешнего запуска совместимый с ТТЛ
Синхронизационный вход (Trigger input)
Уровеньсовместимый с ТТЛ
Ширина импульса> 100 нс
Входное сопротивление> 10 кОм
Время отклика:
- развертка по частоте
- последовательность импульсов
<500 мкс (типичное значение)
<500 нс (типичное значение)
Выход синхронизации (Trigger output)
Уровеньсовместимый с ТТЛ
Ширина импульса> 400 нс, типичное значение
Выходное сопротивление50 Ом, типичное значение
Максимальная частота1 МГц
Частотомер
Уровень входного сигналаcовместимый с ТТЛ
Диапазон частот входного сигналаот 100 мГц до 200 МГц
Относительная погрешность измерения частоты± 51 · 10-6
Разрешение 6 разрядов
Тип связипо постоянному току
Общие характеристики
Дисплей
ДисплейTFT ЖК-дисплей диагональю 4,3 дюйма
Разрешение дисплея480x272 пикселей
Питание
Напряжение питанияпеременное 100-240 В, 45-440Гц, CAT II
Энергопотреблениене более 50 Вт
Предохранитель250 В, 2А
Условия эксплуатации
Диапазон температур:
- рабочая
- хранения и транспортировки
от -10 °С до +40 °С
от -20 °С до +60 °С
Относительная влажность:
- при температуре не выше 35 °С
- при температуре от 35 °С до 40 °С
не более 90%
не более 60%
Высота над уровнем моря:
- рабочая
- хранения и транспортировки
до 2000 м
не более 15000 м
Габаритные размеры305 x 230 х 93 мм
Масса3,1 кг
