Описание

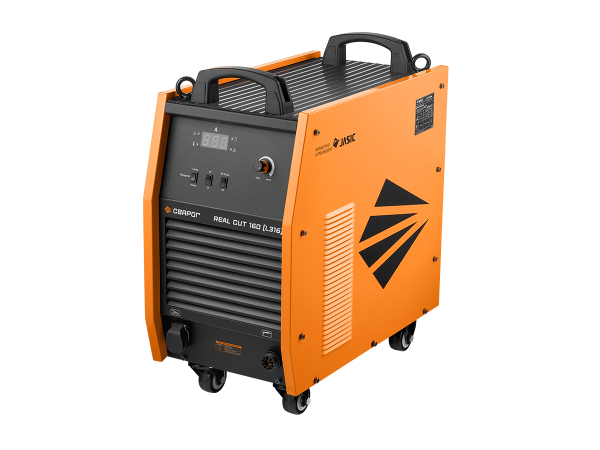

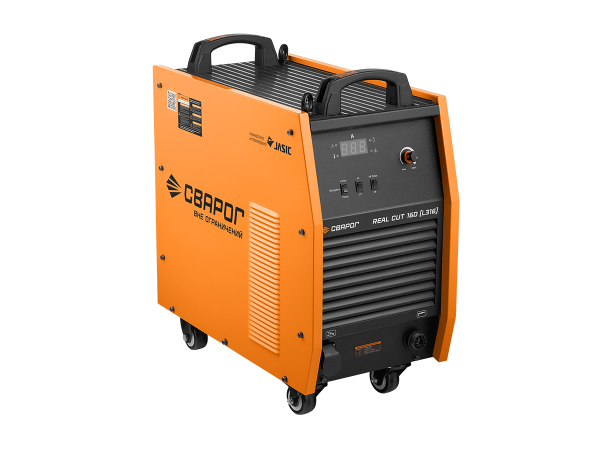

REAL CUT 160 (L316) — промышленный инверторный аппарат для воздушно-плазменной резки и раскроя металла толщиной до 65 мм. Инвертор позволяет проводить быструю резку любых токопроводящих материалов: нержавеющей и оцинкованной стали, алюминия, меди, латуни.
Отличительные особенности REAL CUT 160 (L316):
Управление аппаратом осуществляется с помощью промышленного процессора, что позволяет:
Увеличить толщину разрезаемого металла до 65 мм.
Оптимизировать алгоритм работы аппарата
Улучшить процесс плазмообразования и плотности плазменной дуги
Импульсный высокочастотный поджиг дуги Pulse HF:
Снижает количество помех, выделяемых осциллятором
На 20% увеличивает срок эксплуатации расходных деталей за счет импульсной подачи высокого напряжения
Наличие автоматической системы сброса конденсата
Возможность подключения к машинам термической резки с ЧПУ — аппарат оснащен соответствующими разъемами подключения
В комплекте — удобная таблица с режимами резки для ручного и автоматического плазматрона
Удобную транспортировку аппарата обеспечивают транспортные колеса
Функциональные особенности REAL CUT 160 (L316):
Высокочастотный поджиг дуги
Импульсный высокочастотный поджиг дуги Pulse HF
Дежурная дуга
Режим резки сетки
Проверка давления рабочей дуги
Индикатор низкого давления сжатого воздуха
Режимы 2Т и 4Т
Безопасное подключение плазмотрона через центральный адаптер
Защита от отсутствия фазы питающей сети, отсутствия давления сжатого воздуха, перегрева и перегрузки аппарата

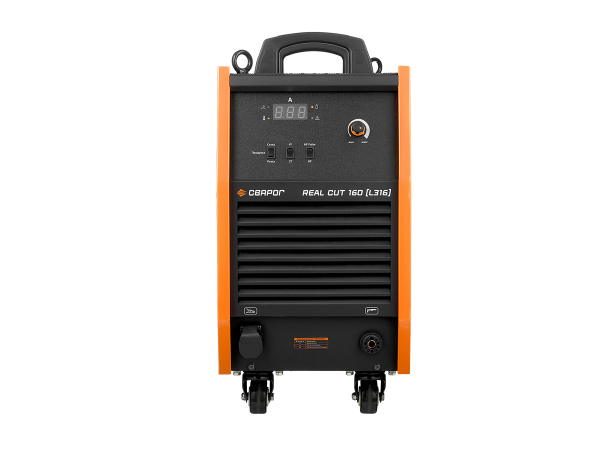

Аппарат REAL CUT 160 (L316) имеет классическую систему управления:
Индикатор перегрева
Индикатор режима резки
Индикатор тока резки
Индикатор перегрузки
Индикатор отсутствия воздуха
Регулятор тока реза
Тумблер переключения типов поджига дежурной дуги.
У аппарата 2 типа поджига дежурной дуги:
HF Pulse — высокочастотный импульсный поджиг
HF — высокочастотный поджигПереключение режимов: 2Т/4Т
Тумблер переключения режимов аппарата: проверка давления воздуха рабочей дуги, режим резки сетки , режим резки
Конструктивные особенности REAL CUT 160 (L316):
Аппарат оснащен встроенным фильтр-регулятором давления воздуха нового поколения со степенью фильтрации 5 микрометров. Фильтр обеспечивает высокое качество сжатого воздуха
Автоматическая система сброса конденсата с фильтра—регулятора позволяет исключить необходимый контроль за уровнем конденсата в колбе
Надежная защита внутренних деталей:
Резиновые чехлы, установленные на проводах и силовых разъемах, снижают риск перетирания проводов о корпус аппарата, возникающий в результате воздействия вибрационных нагрузок, и обеспечивают надежную пылезащиту отсека управления
Плата осциллятора помещена в верхнюю часть аппарата, что исключает опадание пыли на разрядник
Максимальную защиту электронных компонентов от воздействия пыли, влаги и конденсата, который может скапливаться внутри корпуса аппарата, обеспечивает слой защитного лака, которым покрыты все платы
Плата управления с двух сторон обработана прозрачным кремний—органическим составом, который хорошо отводит тепло и не реагирует на химическое воздействие
Автомат включения защищен силиконовым чехлом
Комплект поставки:
Плазменный резак в сборе TECH CS 141, 6 м— 1 шт.
Клемма заземления в сборе с кабелем, 3 м— 1 шт.
Комплект ЗИП— 1 шт.
Паспорт и Руководство по эксплуатации— 1 шт.
Технические характеристики
Режимы резки
| Характеристика | Значение |
|---|---|
| Режим резки CUT | Да |
| Режим резки сетки | Да |
Режимы работы горелки
| Характеристика | Значение |
|---|---|
| Режим работы 2Т/4Т | Да |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение питающей сети | 380 В |
| Рабочий диапазон сетевого напряжения | 320–430 В |
| Частота питающей сети | 50 Гц |
| Количество фаз | 3 фазы |
| Потребляемый ток | 45.8 А |
| Потребляемая мощность | 30.1 кВА |
| Ток реза | 30–160 А |
| Ток реза при ПН, 100% | 125 А |
| ПН (40°C) | 60 % |
| Рабочее напряжение | 92–144 В |
| Способ возбуждения дуги CUT | Высокочастотный |
| Импульсный высокочастотный поджиг дуги Pulse HF | Да |
| Скорость подачи сжатого воздуха | 350 л/мин |
| Номинальное давление компрессора | 0.7 Мпа |
| Напряжение холостого хода | 320 В |
| Максимальная толщина разрезаемого металла | 65 мм |
Дополнительные функции CUT
| Характеристика | Значение |
|---|---|
| Регулировка давления | Да |
| Проверка давления рабочей дуги | Да |
| Проверка давления дежурной дуги | Да |
| Дежурная дуга плазмотрона | Да |
| Регулировка давления дежурной дуги | Внутри |
Конструктивные решения
| Характеристика | Значение |
|---|---|
| Тип изготовления | Комбинированный |
| Тип транзисторов | IGBT модули |
| Тип управления | Аналоговое |
| Цифровая индикация параметров резки | Индикатор |
| Подключение к станкам ЧПУ | Да |
| Интеллектуальная система охлаждения аппарата | Да |
| Встроенный фильтр регулятор с манометром | Да |
Базовые характеристики
| Характеристика | Значение |
|---|---|
| Коэффициент мощности | 0.9 |
| КПД | 85 % |
| Класс изоляции | H |
| Степень защиты | IP 21S |
| Температура эксплуатации | 0 …+40 °C |
| Габаритные размеры | 690×349×640 мм |
| Вес | 58 кг |
Панельные соединения
| Характеристика | Значение |
|---|---|
| Разъем плазмотрона | Ц.а. |
| Разъем управления для ЧПУ | 2 Pin/4 Pin |
| Разъем клеммы заземления | ОКС 35–50 |
| Подключение сжатого воздуха | Штуцер ⌀9 мм |
Комплектация

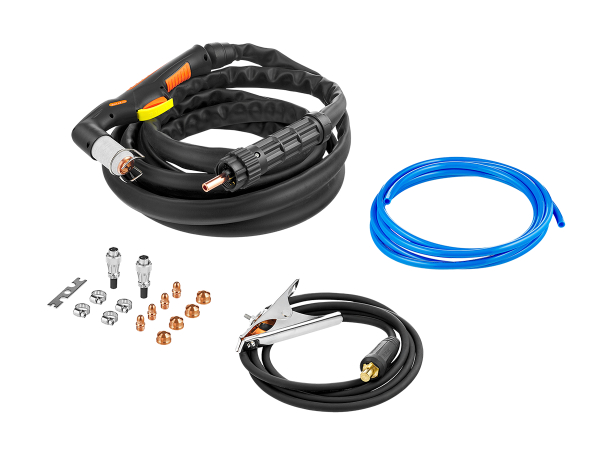

- Инверторный аппарат для воздушно-плазменной резки - 1 шт.
- Плазменный резак TECH CS 141 в сборе, 6 м - 1 шт.
- Клемма заземления в сборе 200 А, 3 м - 1 шт.
- Комплект ЗИП - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Паспорт - 1 шт.
