Описание

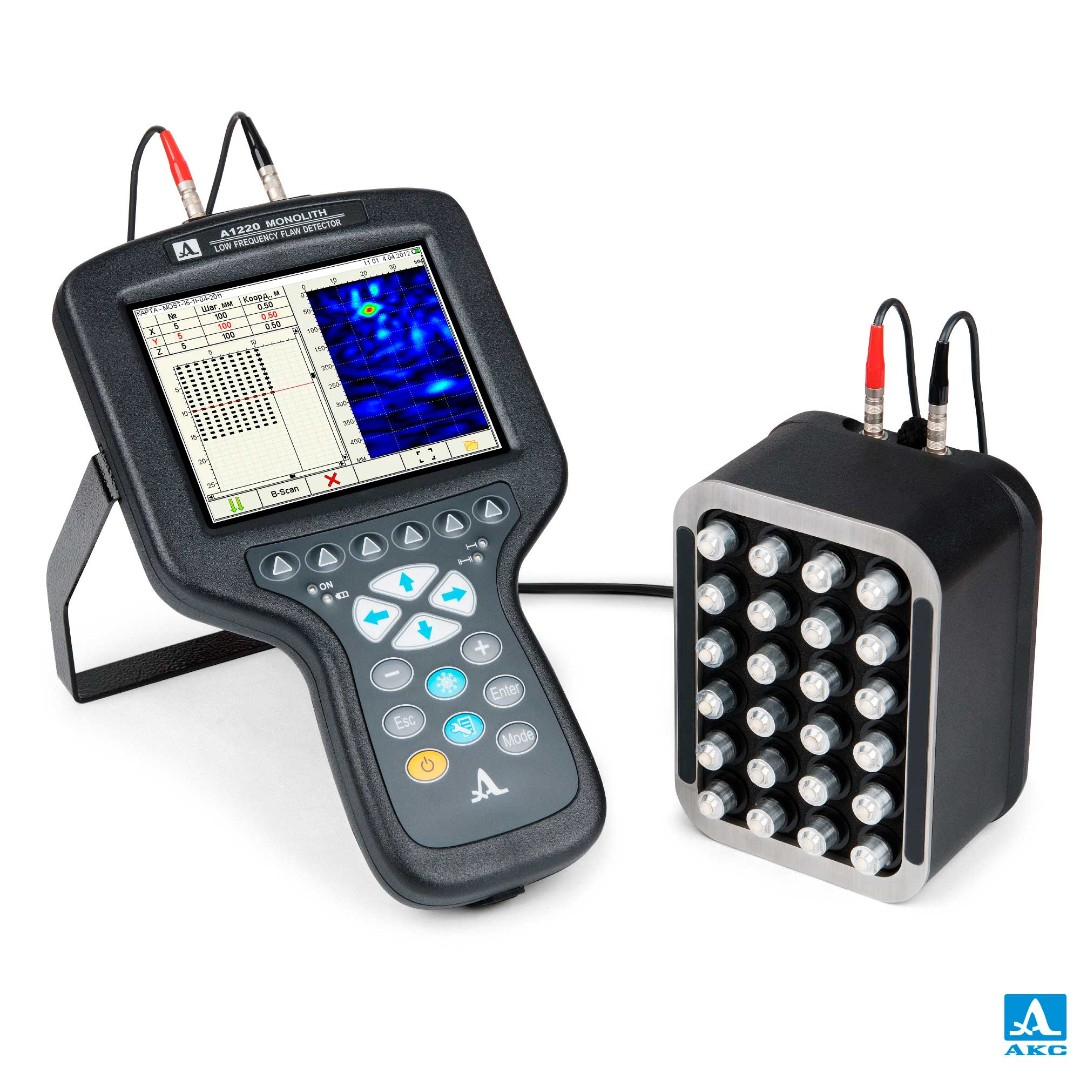

Дефектоскоп А1220 MONOLITH состоит из электронного блока с большим высококонтрастным цветным TFT дисплееми клавиатурой, и 24-х элементной матричной антенной решетки, работающей по принципу раздельно-совмещенного преобразователя. Элементы антенной решетки подпружинены, что позволяет работать на сильно шероховатых и неровных поверхностях.
Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее:
В виде А-скана
Традиционная форма отображения сигналов. Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей.
В виде В-, С-, D- Сканов
Представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. В-, С-, D- Сканы позволяют получить более полное представление о внутренней структуре объекта.
А1220 MONOLITH имеет четыре основных рабочих режима работы, а также сервисный режим НАСТРОЙКА, служащий для настройки конфигураций параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора.
Режим ЭХО
Представление сигнала в реальном масштабе времени. Предусмотрены возможности выполнения следующих способов измерений: по максимуму сигнала в стробе, по первому превышению сигналом уровня строба, сложения всех сигналов в стробе функция АКФ). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время ультразвука, глубина несплошности, амплитуда сигнала.
Режим ПРОЗВУЧИВАНИЕ
Данный режим предназначен для поверхностного и сквозного прозвучивания объектов контроля на фиксированной базе измерений. Контроль осуществляется с помощью двух отдельно подключенных к электронному блоку преобразователей, установленных вдоль линии или друг напротив друга (в зависимости от выбранного метода измерений). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время и скорость ультразвука, амплитуда сигнала.
Режим КАРТА
Режим КАРТА предназначен для формирования набора изображений сечений объекта контроля, перпендикулярных к поверхности при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом, т.е. набор параллельных лент, ограниченных по протяженности. Задавая шаг сканирования по вертикали и по горизонтали, можно получить представление о внутренней структуре всего объекта.
Технические характеристики
| Параметр | Значение |
| Диапазон устанавливаемых скоростей ультразвука | 500 – 15 000 м/с |
| Диапазон устанавливаемых рабочих частот | 25 – 250 кГц |
| Диапазон перестройки усиления приемника | 0 – 100 дБ |
| Диапазон измерений временных интервалов | 0 – 4 000 мкс |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм | ±(0,1+0,0001·Тизм) мкс |
| Диапазон измерений глубины залегания дефекта при скорости ультразвука 2500 м/с (бетон) | 50 – 2 150 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H при скорости ультразвука 2500 м/с (бетон) | ±(0,1·H+5,0) мм |
| Питание | аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы прибора от аккумулятора | 8 ч |
| Тип дисплея (разрешение) | TFT (640 х 480) |
| Габаритные размеры электронного блока | 260 х 157 х 43 мм |
| Масса электронного блока | 800 г |
| Диапазон рабочих температур | от –20 до +55°C |
| Габаритные размеры АР М2502 | 139 х 105 х 89 мм |
| Масса АР М2502 | 1,1 кг |

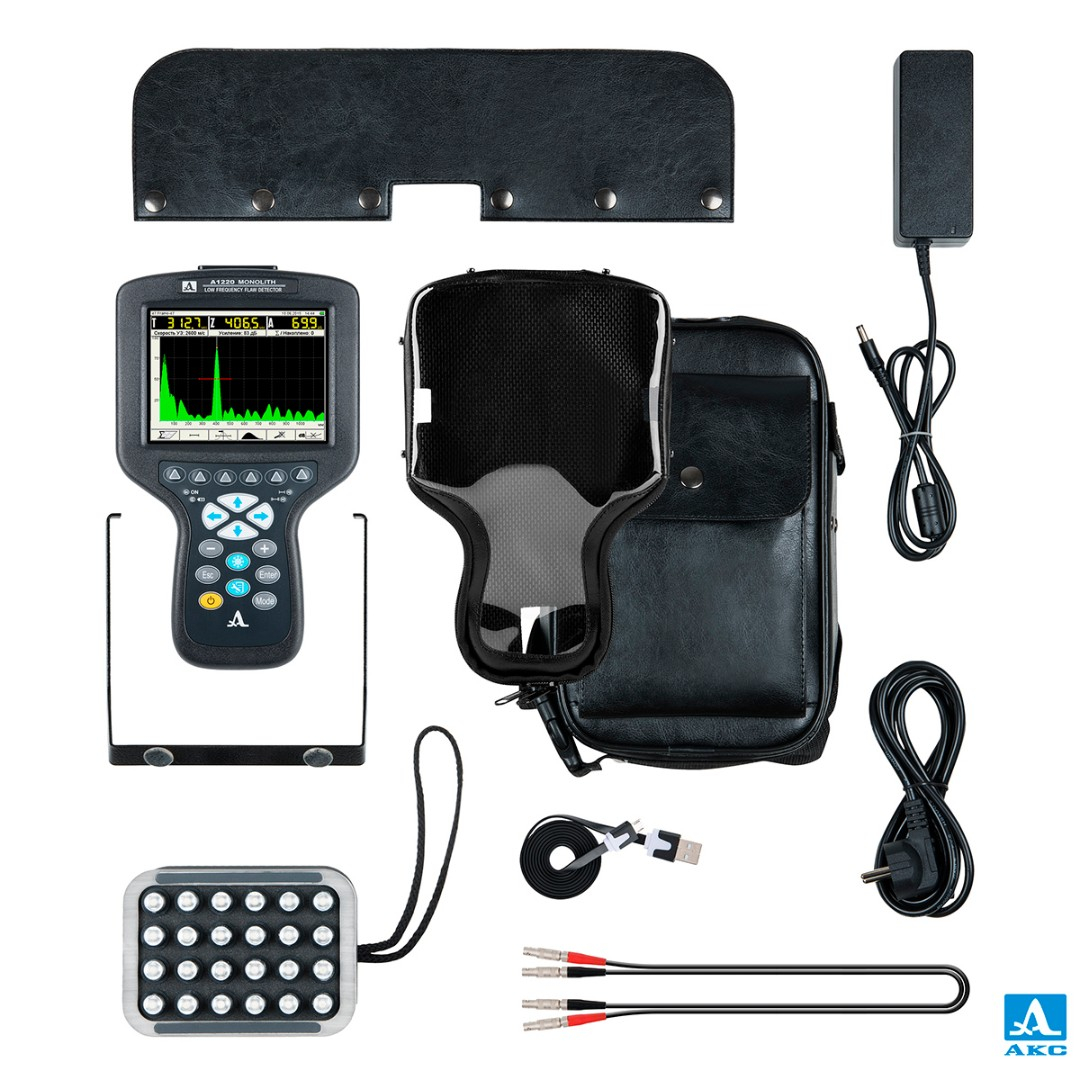

Комплектация
| Наименование | Код |
| А1220 MONOLITH - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором | 1122 |
| Антенная решетка M2502 0.05A0R100Х60PS | 1152 |
| Кабель LEMO-LEMO двойной 1,2 м | 1211 |
| Кабель USB A - Micro B | 1222 |
| Сетевой адаптер с кабелем 220 В - 15 В | 1829 |
| Носитель с документацией и ПО | 1512 |
| Планшет D12 | 1616 |
| Чехол D12 | 1622 |

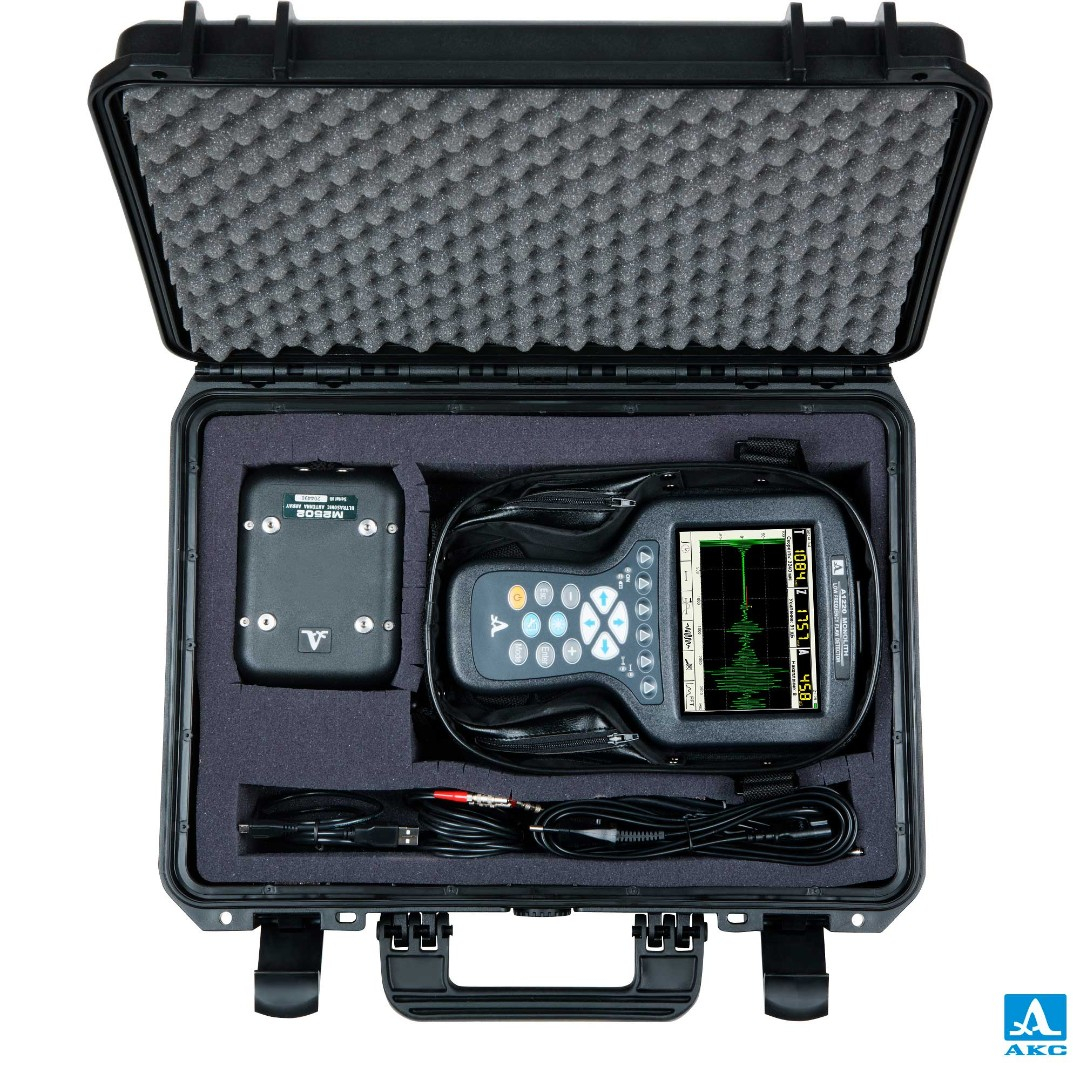

| Жесткий кейс М20 | 1615 |
