Описание

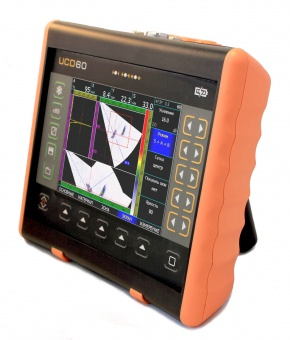

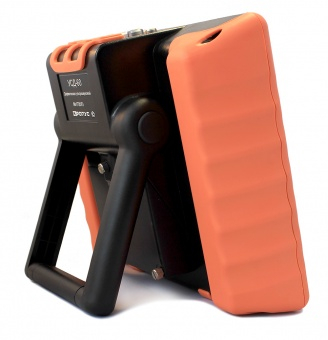

| Революционный ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР впервые совмещающий использование классических преобразователей ФР с математической обработкой сигналов по методу цифровой фокусировки. Сбор А-сканов всех комбинаций приемных и передающих элементов (полный опрос матрицы - FMC/Full Matrix Capture) и обработка сигналов с использованием технологий полной фокусировки (TFM/Total Focusing Method) позволили отказаться от необходимости ручной фокусировки лучей оператором на различные глубины, т.к. изображение автоматически сфокусировано в каждую точку S-скана. В результате симбиоза новейших технологий в приборе массой всего 1,4 кг удалось, с использованием стандартных 16-ти элементных фазированных решеток, получить высочайшую разрешающую способности и качество картинки, ранее доступные только на дорогих 32-х и 64-х канальных преобразователях. Уникальная технология расчета всех лучей по геометрии призмы позволяет оператору быстро загрузить необходимое сочетание ФР преобразователя и модели призмы, получив таким образом уже предварительно просчитанную по всем лучам картину сканирования, с точными координатами отражателей по всему S-скану. Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Помимо традиционных функций, дефектоскоп имеет вход 2-х координатного энкодера, позволяющий подключать различные сканеры для построения C-, B- и других сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах. Наличие конструктора сварного шва и режима учета реальной геометрии сварного соединения изделия позволяет сделать контроль удобным и наглядным. Возможность выравнивания чувствительности по всем углам, а также установки опорного уровня сигнала с привязкой к площади эталонного отражателя, позволяют сразу оценивать эквивалентную площадь дефекта. |
Технические характеристики
Тип используемых ФР
любые классические 16-ти канальные преобразователи с ФР
Алгоритм обработки сигнала ФР
Цифровая фокусировка сигнала c полным сбором матрицы (FMC) и использованием технологии TFM
Настройка параметров ФР преобразователя
Автоматическая из энергонезависимой памяти прибора
Регулировка рабочей апертуры
4, 8 и 16 активных элементов
Регулировка шага сканирования по углу
от 0,3 до 2 град
Выравнивание чувствительности по углам при сканировании в режиме ФР
2D коррекция (10 линий по глубине, 20 точек коррекции по углу каждая)
Выравнивание чувствительности по глубине в режиме ФР
ВРЧ, до 10дБ/мкс, с точностью 0.01дБ/мкс
Задержка в призме
0 - 100 мкс
с шагом 0.01, 0.1, 1 мксАвтоматическая калибровка задержки в призме
по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей
Развертка
мин.: 0 - 2 мкс (0 - 5,9 мм)
макс.: 0 - 1000 мкс (0-5950 мм, сталь))
с шагом 0.01, 0.1, 1, 10, 100
Задержка
от -4 мкс до 1000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мксМаксимальная длина контролируемого материала (сталь)
до 3000 мм (эхо-режим), 6000 мм (теневой режим)
Режим сканирования ФР
S-скан (секторное сканирование), L-скан (линейное сканирование с постоянным углом)
Диапазон скоростей
100 - 10 000 м/с
Зондирующий импульс
радиоимпульс амплитудой 50 В, с регулируемым числом периодов (0,5-5) и изменяемой частотой радиоимпульса
Частота повторений ЗИ
от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц в классическом режиме. В режиме ФР устанавливается автоматически в зависимости от заданных параметров
Автоматическая калибровка диапазона контроля при заданной толщине шва
есть
Автоматическая калибровка скорости УЗК
есть
Конструктор геометрии сварного соединения
Встроенный помощник, отображение разделки шва на изображении скана
Использование сканеров
Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа
Использование TOFD
Одноканальный TOFD с записью по датчику пути или по времени
B-скан
В-скан по датчику оборотов в режиме одноканального дефектоскопа, Отображение реальной геометрии сварного шва (True-to-geometry imaging) в режиме ФАР
Усилитель
широкополосный: 0.1-20 МГц, с возможностью выбора узкополосных фильтров
Детектирование
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)
Измерение временных интервалов
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"
Временная Регулировка Чувствительности (ВРЧ)
диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 20 опорным точкам
введенным вручную или от контрольных отражателейКривая Амплитуда-Расстояние (АРК)
построение по 20 точкам, регулируемая по высоте
Функция АРД
построение по 20 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми
Отсечка
компенсированная, 0 - 80% высоты экрана
Демпфирование
25 ом / 50 ом/ 1000 Ом
Входной импенданс
50 ом / 600 ом
Диапазон регулировки усиления
100 дБ, с шагом 0.5, 1, 2, 6 и 10 дБ
Цифровая фильтрация сигнала
есть
Аналоговая фильтрация сигнала
есть
Дополнительная клавиша +dB
программируемая
Отображение сигналов на экране (визуализация)
А-скан, B-scan, С-скан, D-скан, S-скан, L-скан, TOFD
Зоны контроля
в режиме ФР: прямоугольная зона для выделения участка сигнала на S-скане с точностью установки границ до 0.1мм;
в классическом режиме: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.2 независимые зоны во временной области
Режимы работы АСД
дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояниеАлгоритм поиска дефекта в зоне контроля в режиме ФР
Авто по максимуму амплитуды сигнала в зоне, авто по максимуму амплитуды сигнала на выбранном луче, вручную
Вычисление координат отражателей на S-скане
Автоматическое во всем диапазоне S-scana, с использованием математической модели призмы в памяти дефектоскопа, точность определения координат до 0.1мм
Определение линейных размеров между отражателями по S-скану
по двум маркерам, устанавливаемым вручную или автоматически
Одновременное отображение сигналов на экране в режиме ФР в ручном режиме
S-скан
А-скан + S-скан,
А-скан + B-скан
S-скан + B-скан,
А-скан + S-скан + B-скан
Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая
Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
по АРК (DAC)
Оценка размеров дефектов в режиме классического дефектоскопа
встроенные АРД диаграммы
Сравнение с сохраненным эталонным сигналом
Автоматическое во всем диапазоне усиления
Поддержка стандарта контроля сварных швов AWS D1.1
Да, с автоматическим расчетом D1.1 Ratio
Обработка изображения на экране после «заморозки» экрана
Полнофункциональная обработка и анализ
Дисплей
Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете
Смена цветовых схем экрана под особенности зрения и условий освещенности
есть
Память
200 настроек с А-сигналом
1000 протоколов контроля и результатов сканирования
Язык меню
русский, английский
Интерфейс
USB
Возможности самодиагностики
Полная диагностика всех элементов преобразователя, построение диаграмм разброса чувствительности, диагностика работы коммутатора
Обновление встроенного ПО
Самостоятельно пользователем по USB

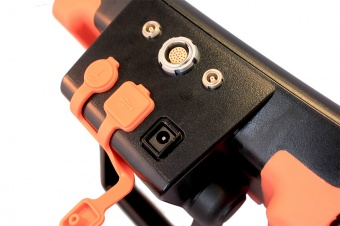

Разъемы преобразователей
2 Х Lemo 00,1 Х Lemo 2B.326
Аккумулятор
Li-ion 10.8В, 5000 mА/ч
Время работы
не менее 10 часов работы от встроенного аккумулятора
Внешнее питание
блок питания 220В AC
Напряжение питания
15В / 2,5А DC
Диапазон рабочих температур
от -30 C до +55 C
Размер (В x Ш x Д)
200 мм x 225 мм x 80 мм
Масса
1,4 кг с аккумуляторами
Комплектация
Состав комплекта :
| Артикул | Наименование | Кол-во |
| 62512 | электронный блок УСД-60ФР со встроенным Li-ion аккумулятором | 1 |
| предустановленное ПО - "Классический УЗ дефектоскоп" | 1 | |
| предустановленное ПО - "УЗ дефектоскоп с ФАР" | 1 | |
| 39015 | блок питания сетевой 15В / 220В | 1 |
| 60111 | защитный чехол с блендой и креплением на корпусе оператора | 1 |
| 16-ти элементный преобразователь ФР стандартный 4 или 5 МГц | 1 | |
| Призма для ФАР наклонная 55град. | 1 | |
| Призма для ФАР прямая | 1 | |
| 50211 | кабель Lemo00-Lemo00 1,5м | 2 |
| Преобразователь ультразвуковой одноканальный (по выбору) | 4 | |
| 20250 | Кабель USB для связи с ПК | 1 |
| Программное обеспечение на CD-диске | 1 | |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 | |
| 60120 | Кейс для переноски | 1 |
