Ультразвуковой дефектоскоп УСД-60 USD-60

Описание

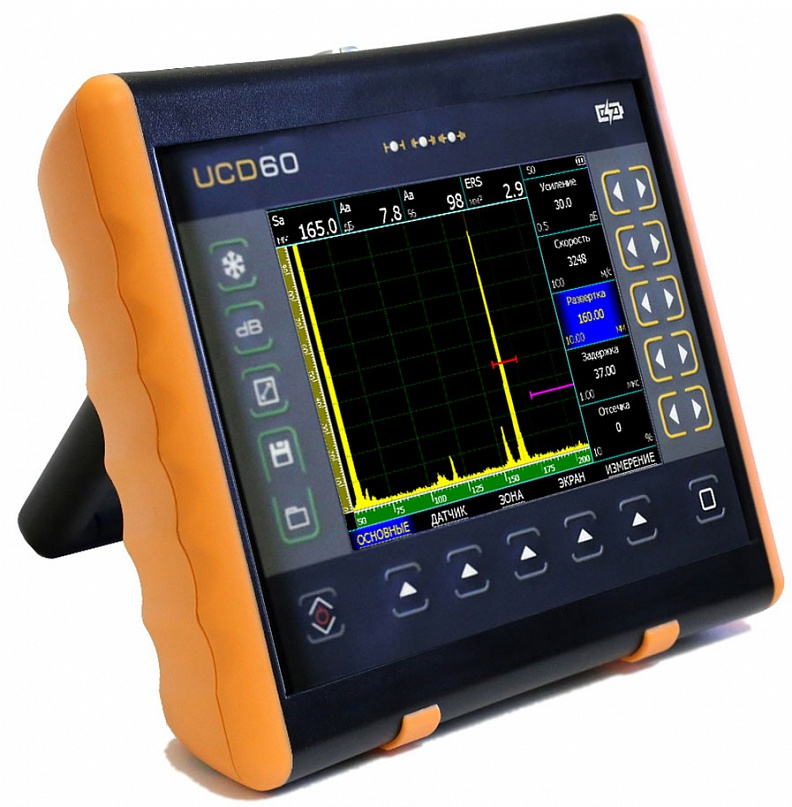

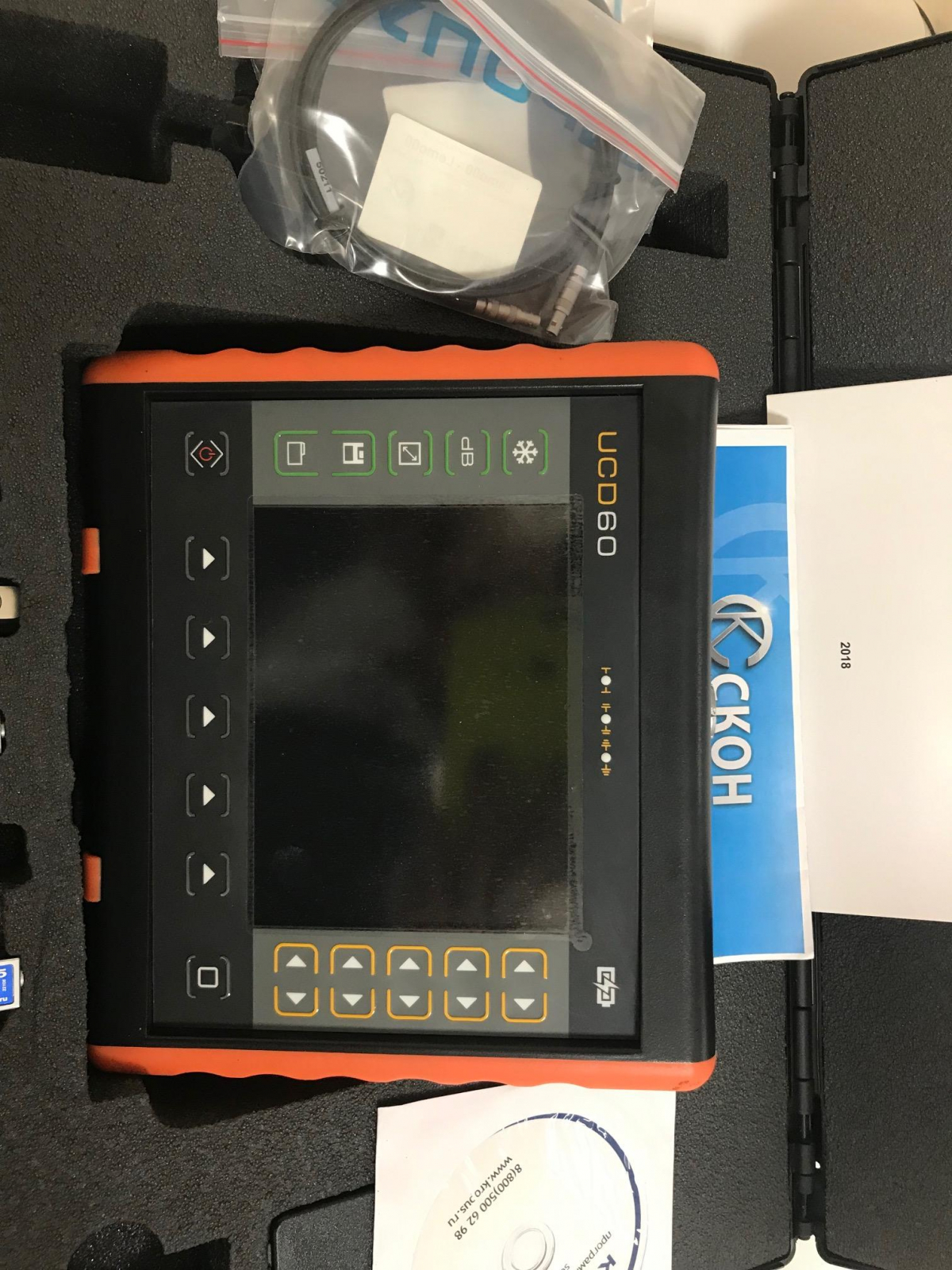

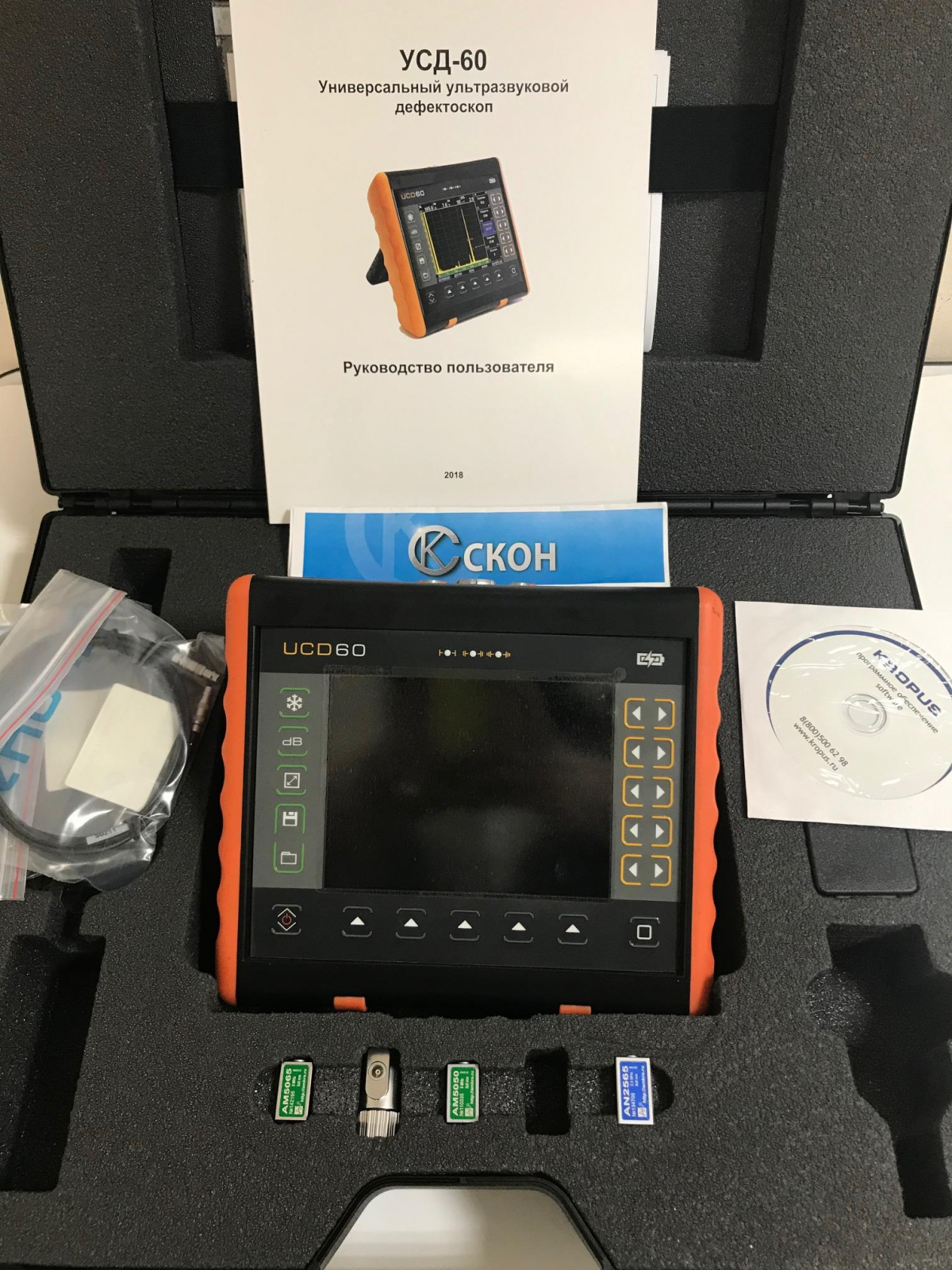

Легендарный  ультразвуковой дефектоскоп УСД-60 теперь в новом эргономичном корпусе и с возможностью последующего обновления до  версии дефектоскопа на фазированных решетках УСД-60ФР.

После глубокой модернизации прибор представляет собой новую универсальную платформу, позволяющую пользователю наращивать возможности прибора по мере необходимости.
В базовой версии дефектоскоп УСД-60 поставляется как суперсовременный классический ручной дефектоскоп со всем разнообразием возможностей, присущих лучшим представителям класса.

Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий  функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.

Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.

Вход для двухканального оптического энкодера обеспечивает построение B-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.

Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора по мере необходимости работы с TOFD  сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами.

Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей  позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.

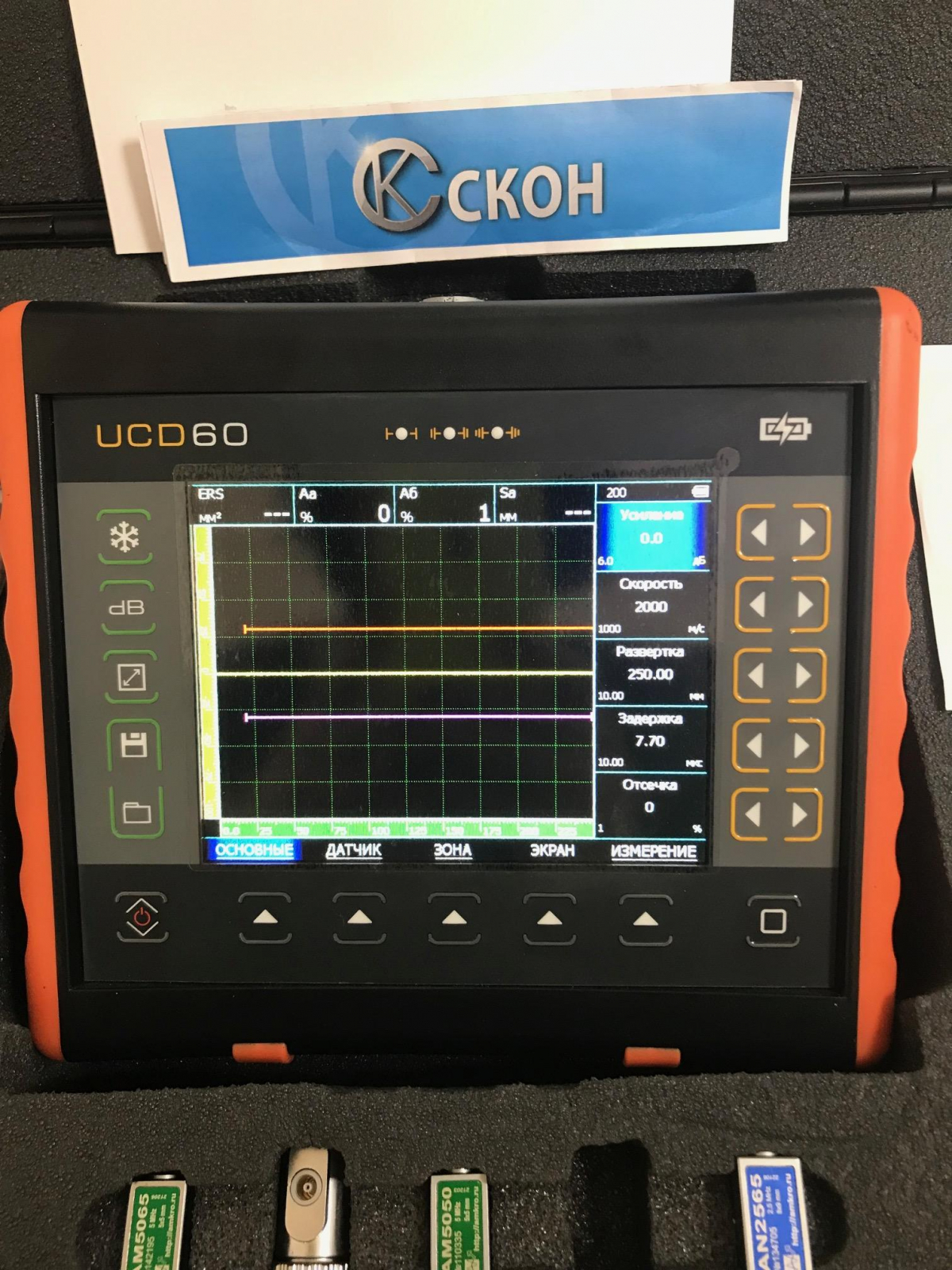

Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Уникальный морозостойкий современный  экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ  в полевых условиях на ярком солнце, а также при отрицательных температурах.

Серия дефектоскопов УСД-60.хх включает как классическую версию дефектоскопа, так и многоканальные версии и приборы с фазированными решетками. Серия внесена в реестр средств измерений Российской Федерации


Особенности

• Реальный недетектированный радиосигнал в дополнению к классическим видам: полному детектору, положительному и отрицательному детектированию позволяет решать различные задачи требующие высокой разрешающей способности


• Библиотека преобразователей позволяет мгновенно загрузить из памяти все необходимые настройки ПЭП, включая ВРЧ и АРК данные и АРД-диаграммы.


• Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2


• Автоматическая калибровка развертки и стробов при контроле сварных соединений


• Помощник контроля сварных соединений с построением  хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.

• Полноэкранный режим работы


• Режим огибающей сигнала

• Функции Временной Регулировки Чувствительности (ВРЧ) и АРК


• Встроенные АРД диаграммы


Технические характеристики

Развертка

мин.: 0 - 2 мкс (0 - 5,9 мм)
макс.: 0 - 1000 мкс (0-5950 мм, сталь))
с шагом 0.01, 0.1, 1, 10, 100


Задержка

от -4 мкс до 1000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала (сталь)


до 3000 мм (эхо-режим), 6000 мм (теневой режим)


Диапазон скоростей

1000 - 10 000 м/с

          с шагом 1, 10 и 100 м/с

Задержка в призме

0 - 100 мкс
с шагом 0.01, 0.1, 1 мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5),
и  изменяемой частотой радиоимпульса


Частота повторений ЗИ

от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц


Усилитель

широкополосный: 0.5-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров

Диапазон регулировки усиления

100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB

программируемая


Временная Регулировка Чувствительности (ВРЧ)

диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 20 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 20 точкам, регулируемая по высоте

Функция АРД

построение по 20 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми


Отображение сигналов на экране (визуализация)

А-скан

Режимы работы АСД

дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)


Автоматическая калибровка задержки в призме

по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей

Автоматическая калибровка диапазона контроля при заданной толщине шва


есть


Автоматическая калибровка скорости УЗК

есть


Цифровая фильтрация сигнала

есть


Аналоговая фильтрация сигнала

есть


B-скан

В-скан по датчику оборотов


Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.


Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая


Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"


Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)


         Сравнение амплитуд по AWS D1.1


Использование сканеров

Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа


Использование TOFD

Одноканальный TOFD с записью по датчику пути или по времени


Оценка размеров дефектов в режиме классического дефектоскопа


встроенные АРД диаграммы


Сравнение с сохраненным эталонным сигналом

Автоматическое во всем диапазоне усиления


Поддержка стандарта контроля сварных швов AWS D1.1

Да, с автоматическим расчетом D1.1 Ratio


Обработка изображения на экране после «заморозки» экрана

Полнофункциональная обработка и анализ


Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете

Смена цветовых схем экрана под особенности зрения и условий освещенности

есть


Память

200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Язык меню


русский, английский


Интерфейс

USB

Разъемы преобразователей

2 Lemo00

Аккумулятор

Li-ion 10.8В, 5000 mА/ч

Время работы

не менее 10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания


15В / 2,5А  DC


Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,4 кг с аккумуляторами
